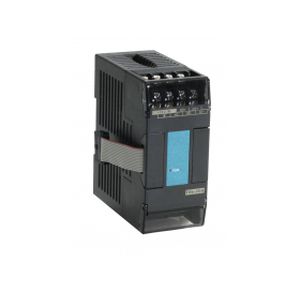

Module E/S analogique FBs-2DA

pour automate programmable

Les modules d'extension E/S comprennent les modules de communication de base DI/O, AI/O et autres, ainsi que le module d'entrée de commutateur à molette, le module d'affichage LED 16/7 segments, les modules de mesure de température thermocouple 8 types (J, K, R, S, E, T, B, N), Pt100, Pt1000 RTD. La gamme s'est également enrichie d'un module de cellule de charge utilisé pour la pondération, d'un module de mesure du potentiel utilisé pour mesurer la position et d'un module vocal convivial module de sortie analogique 2 canaux, 14 bits Valeur d'entrée/sortie -8192~8191 ou 0~16383 (14 bits) Entrée/sortie Gamme de signaux Tension bipolaire : -10~10V ou -5~5V Courant : -20~20mA ou -10~10mA Tension unipolaire : 0~10V ou 0~5V Courant : 0~20mA ou 0~10mA Résolution maximale Tension : 0,3mV (5V/16384) Courant : 0,61μA (10mA/16384) Précision ± 1 % Temps de conversion Conversion une fois pour chaque balayage Signal d'entrée maximum Tension d'entrée : ±15V Courant d'entrée : ±30mA - Plage de charge admissible - Tension de sortie : 500Ω~1MΩ Courant de sortie : 0~500Ω Impédance d'entrée Tension d'entrée : 63.2KΩ Courant d'entrée : 250Ω - Méthode d'isolation Isolation par transformateur (puissance) et optique (signal), 500VAC, 1 minute, pas d'isolation entre chaque canal Consommation électrique 24VDC -15%/+20%, 3.2W max. Mécanisme de câblage Bornier fixe de 7,62 mm
