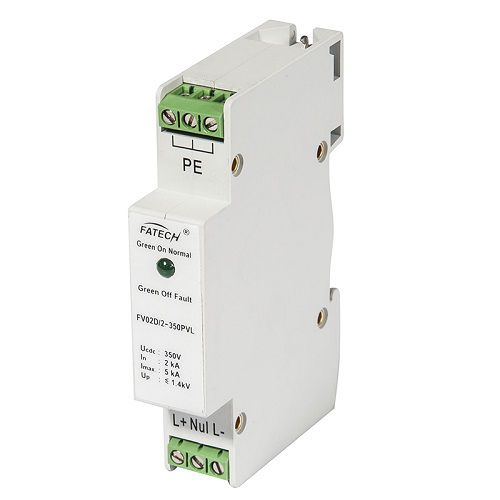

Parafoudre de type 3 FV01D/2-xxxPV L

classe IIIpour alimentation continuepour installation photovoltaïque

1. Description Les parafoudres DC de Fatech Electronic (CHINA) LTD sont utilisés pour la protection des systèmes photovoltaïques sur réseau, Uc pv jusqu'à 1200Vdc, Classe I, Classe I+II, Classe II sont disponibles. Ces parafoudres DC enfichables sont équipés de contacts de commande à distance et d'une fenêtre d'inspection. Il est recommandé de les choisir avec des contacts de commande à distance et 3 pôles (type Y). 2. Caractéristiques 1) Dispositif de protection contre les surtensions utilisé pour les systèmes photovoltaïques à courant continu 2) Indication de défaut visible - Vert allumé : Normal ; Vert éteint : Défaut. 3) A utiliser dans le concept des zones de protection contre la foudre à la limite 2-3. 4) Le filtrage fiable par correspondance One-One permet de garantir la fiabilité. 5) Niveau de protection basse tension Up. 6) 2 pôles type U 7) Indicateur de défaillance LED 3. Paramètres électriques 1) Classe d'essai IEC/EN/VDE : Classe III/D/T3 2) Mode de protection : +/----PE, -/+---/PE, +/---- -/+ 3) Type de réseau : Système photovoltaïque 4) Tension nominale 50(60)Hz Un : 30Vdc,150Vdc 7) Temps de réponse tA : ≤25ns 8) Connexions E/S : Fil multibrins : 4-25mm2 9) Montage : rail symétrique de 35 mm (EN50022/DIN46277-3) 10) Plage de température de fonctionnement / humidité / altitude : -40℃~+80℃/30%~90%/3000m 11) Degré de protection : IP20 12) Matériau du boîtier : UL94V0 13) Indicateur de déconnexion : Indicateur mécanique (vert : OK, rouge : remplacer)
