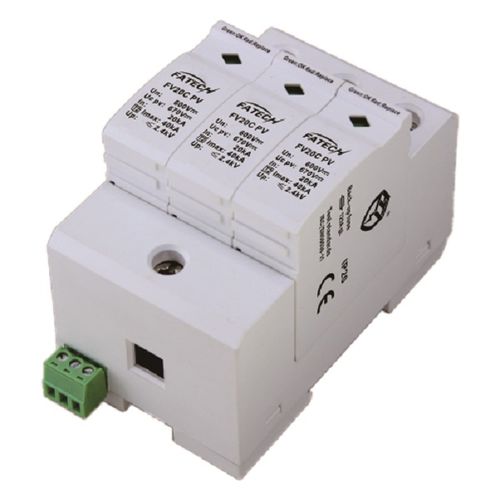

-Dispositif de protection contre les surtensions en courant continu spécialement utilisé pour les systèmes photovoltaïques 1000Vdc.
-Les composants principaux sont des vristors à oxyde métallique à haute capacité de décharge.
-Avec contrôle fiable grâce au déconnecteur Thermo Dynamic Control.
-Avec contact de signalisation à distance pour le dispositif de contrôle.
-Indication de défaut par une marque rouge dans la fenêtre d'inspection.
Modèle. Non.
FV20C/3-1000PVS
Protection SPD conforme à EN50539-11/IEC61643-31
Type 2
Type d'installation SPD conforme à EN50539-11/IEC61643-31
Classe II
Niveau de protection conforme à DIN VDE0675-6
C
Type de réseau
Systèmes photovoltaïques côté CC
Mode de protection
(+/-)-->PE , (-/+)-->PE, (+/-)-->(-/+)
Courant de court-circuit nominal ISCPV
100A
Courant de fonctionnement continu ICPV
<20 µA
Courant de charge nominal IL
80 A
Courant résiduel IPE
≤20 µA dc
≤500 µA ac
Consommation en veille PC
≤25 mVA
Courant de décharge maximal (8/20μs) Imax
40 kA
Courant de décharge nominal (8/20μs) In
20 kA
Niveau de protection de la tension Up
≤3.6 kV
Résistance d'isolement Risol
>1000 MΩ
Temps de réponse tA
≤25 ns
Contact de commande à distance
OUI
Indicateur de déconnexion
Indicateur mécanique
(Vert : OK, Rouge : Remplacer)
Connexions E/S
Par borne à vis : 10-35mm2
Par bus de connexion
Lieu d'installation
A l'intérieur
Type de montage
Rail symétrique (EN50022/DIN46277-3)
Couleur
Gris
Degré de protection
IP20
Matériau du boîtier
UL94V-0
Température ambiante
-40°C ~+80°C
Altitude
≤2000 m (au-dessus du niveau moyen de la mer)
Humidité admissible
30%~90%
---
