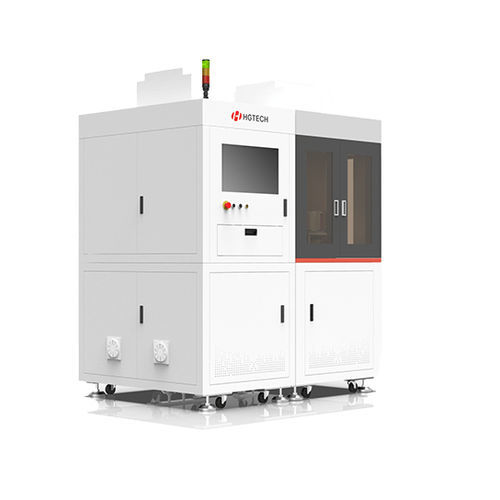

Face aux entreprises de fabrication de matières premières en amont et aux entreprises de fabrication de plaquettes en milieu de chaîne de l'industrie des semi-conducteurs, le système de détection optique à champ clair et à champ sombre développé de manière indépendante est utilisé pour détecter les défauts d'apparence des matières premières semi-conductrices, des plaquettes épitaxiales et des plaquettes à motifs.
Avantages du produit :
- Applicable à une grande variété de plaquettes
Convient aux plaquettes de 4 à 8 pouces, aux substrats, aux plaquettes épitaxiées et aux plaquettes à motifs
- Peut détecter une grande variété de défauts
Détecte les particules, les piqûres, les bosses, les rayures, les taches, les fissures et autres défauts
- Haute résolution
Résolution du système : 1-10 μ m
- Vitesse de détection rapide
Pas de modèle de gaufre : 180 secondes / plaquette lorsque le nombre de défauts est inférieur à 200
---
