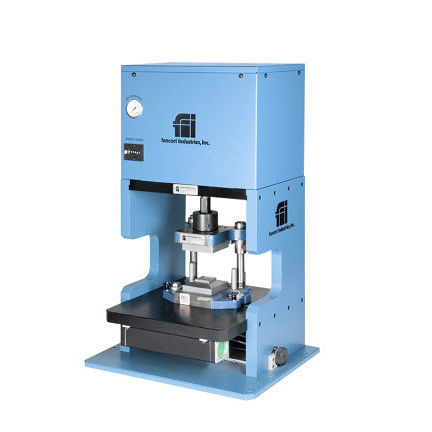

Machine de cambrage de broche F-1F series

machine de cambrage de broche
machine de cambrage de broche
Ajouter à mes favoris
Ajouter au comparateur


Description

L'association d'une presse à enclume flottante et d'une matrice dédiée permet de mesurer automatiquement la hauteur d'écartement et d'éliminer les changements. Le système complet illustré ici comprend la presse à enclume flottante et la matrice dédiée à l'enclume flottante. Brevet #4,907,628 sur le contrôle automatique de l'écartement. Un micromètre contrôle l'écartement, le système nécessite une tension standard de 110/1/60, une tension optionnelle de 220 et une pression d'air de 80-100 psi. Caractéristiques - Les packs quadruples sont positionnés en utilisant les coins du cadre de guidage avec une entrée conique pour faciliter le chargement et le déchargement. - Le corps de la pièce flotte librement lorsque les fils sont serrés afin d'assurer qu'aucune contrainte n'est transférée au corps de l'appareil en cours de formation. - Le système d'enclumes flottantes (série F-1F) utilise des commandes par moteur pas à pas et un microprocesseur pour positionner automatiquement les enclumes de formage mobiles à chaque cycle de la presse, afin d'obtenir le contrôle le plus précis de l'espacement. - Voir la séquence de fonctionnement de l'enclume flottante - Un système de manutention semi-automatique est disponible en option pour déplacer les pièces d'un plateau matriciel vers l'outil et les ressortir. - Pour les quads : Les barres de liaison et/ou les coins de barres de liaison doivent être enlevés avant d'utiliser ce modèle d'outil. - La coupe des coins des barres d'attache est disponible en option pour la plupart des Quads. - Outil QFP dédié dans une presse à enclume flottante avec chargeur. - OPTION DE PLIAGE OMÉGA - Emboîtement d'un paquet quadruple et coupe d'angle en option - Emboîtement de paquets quadruples avec installation quadruple et coupe d'angle en option - Outil dédié à l'emboîtement de packs de quadruples avec castellations - Options de pliage en oméga pour les outils dédiés - Plaqué pour éviter la rouille

---

VIDÉO

Catalogues

Aucun catalogue n’est disponible pour ce produit.

Voir tous les catalogues de Fancort Industries, inc.
