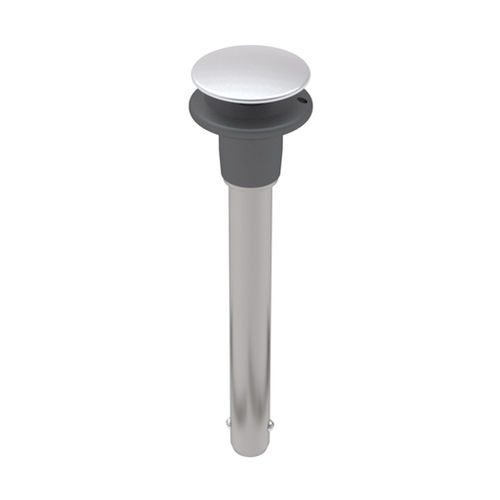

Broche à billes à bouton MDACH series

en acier inoxydable

Ces goupilles à verrouillage positif et à dégagement rapide ont un large éventail d'utilisations dans les applications de fixation, de localisation et d'alignement. Les goupilles ne se libèrent pas tant que le bouton de la poignée n'est pas enfoncé. Une fois le bouton enfoncé, les billes se rétractent dans la tige, ce qui permet d'insérer ou de retirer la goupille dans un trou. Les tiges sont fabriquées en acier inoxydable 17-4. Les boutons d'actionnement du dôme sont fabriqués en aluminium 2024-T4 et anodisés en clair. Les poignées sont en aluminium 2024-T4 anodisé noir. Le grand bouton ergonomique de l'actionneur de dôme facilite l'installation et le retrait. Des goupilles avec d'autres longueurs de poignée sont disponibles sur commande spéciale. Diamètre nominal : 5 mm. Diamètre maximum : 4,96 mm. Diamètre min : 4.92 mm. Longueur de la poignée : 10 mm. Largeur aux boules : 5.54 mm. Longueur au sommet des boules : 6 mm. Hauteur de la poignée : 25,5 mm. Diamètre de la poignée - base : 11.9 mm. Hauteur de la poignée - base : 16 mm. Diamètre du bouton : 19 mm. Diamètre de l'anneau : 20,6 mm.
