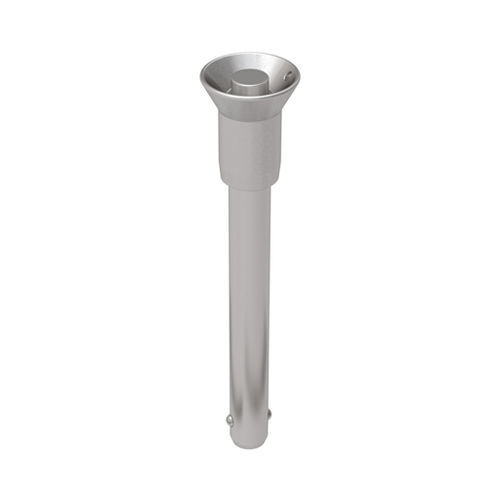

Broche à billes à bouton MNCCH series

en acier inoxydablepour applications marines

Ces goupilles à verrouillage positif et à dégagement rapide ont un large éventail d'applications dans les domaines de la fixation, du repérage et de l'alignement. Les goupilles ne se libèrent pas tant que le bouton de la poignée n'est pas enfoncé. Une fois le bouton enfoncé, les billes se rétractent dans la tige, ce qui permet d'insérer ou de retirer la goupille dans un trou. La tige est en acier inoxydable 17-4. Les poignées sont conçues pour empêcher toute libération accidentelle et sont usinées en acier inoxydable 303. Ces goupilles ne sont pas fournies avec des anneaux fendus en acier inoxydable. Des goupilles avec d'autres longueurs de poignée sont disponibles sur commande spéciale. Diamètre nominal : 5 mm. Diamètre de l'arbre - Max : 4,96 mm. Diamètre de l'arbre - Min : 4.92 mm. Longueur de la poignée : 10 mm. Largeur aux boules : 5.54 mm. Longueur au sommet des boules : 6 mm. Hauteur de la poignée : 24,6 mm. Diamètre de la base de la poignée : 11.9 mm. Hauteur de la base de la poignée : 16.3 mm. Diamètre du bouton : 5.8 mm. Diamètre de la poignée - bord : 20,6 mm.
