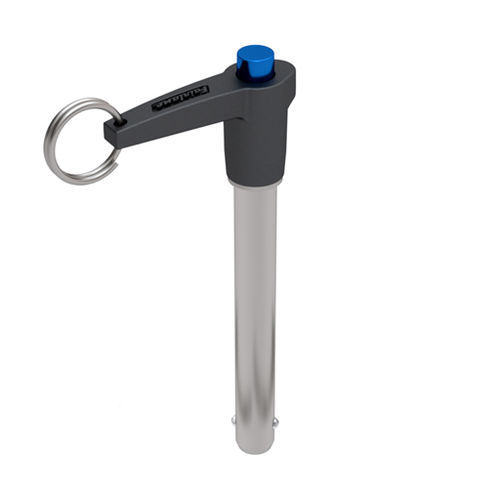

Broche à billes avec poignée L LACS series

à boutonavec anneau de levageen acier inoxydable

Ces goupilles à verrouillage positif et à dégagement rapide ont un large éventail d'applications dans les domaines de la fixation, du repérage et de l'alignement. Les goupilles ne se libèrent pas tant que le bouton de la poignée n'est pas enfoncé. Une fois le bouton enfoncé, les billes se rétractent dans la tige, ce qui permet d'insérer ou de retirer la goupille dans un trou. Les tiges sont fabriquées en acier inoxydable de la série 300. L'acier inoxydable de la série 300 n'est pas recommandé dans les applications où les forces de cisaillement sont un facteur. Les poignées sont en aluminium moulé sous pression 380 et anodisées en noir. Les goupilles sont fournies avec un anneau fendu en acier inoxydable pour la fixation d'un câble. Des goupilles avec d'autres longueurs de poignée sont disponibles sur commande spéciale. Diamètre nominal : 1/4 po. Diamètre de l'arbre - Max : 0.2485 in. Diamètre de l'arbre - Min : 0.247 po Longueur de la poignée : 0.5 in. Largeur aux boules : 0.289 in. Longueur au sommet des boules : 0.29 po Hauteur de la tête : 1.21 in. Diamètre de la base du manche : 0.47 po. Hauteur de la base du manche : 0.76 po. Diamètre du bouton : 0.23 po. Longueur de la poignée : 1.84 po.
