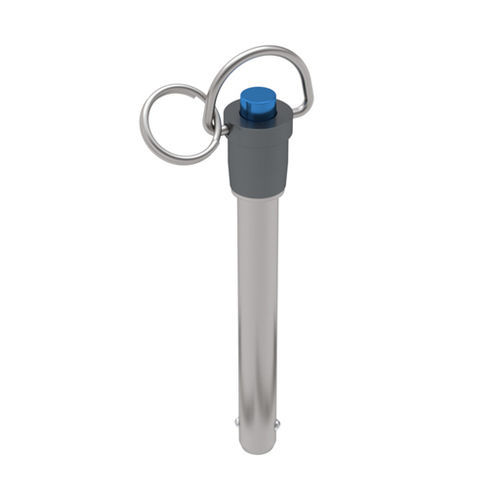

Broche à billes à bouton MRACH series

avec anneau de levageen acier inoxydable

Ces goupilles à verrouillage positif et à dégagement rapide ont un large éventail d'applications dans les domaines de la fixation, du repérage et de l'alignement. Les goupilles ne se libèrent pas tant que le bouton de la poignée n'est pas enfoncé. Une fois le bouton enfoncé, les billes se rétractent dans la tige, ce qui permet d'insérer ou de retirer la goupille dans un trou. Les tiges sont en acier inoxydable 17-4. Les poignées sont en aluminium 2024-T4 et anodisées en noir. Les goupilles sont fournies avec un anneau fendu en acier inoxydable pour la fixation d'un câble. Des goupilles avec d'autres longueurs de poignée sont disponibles sur commande spéciale. Diamètre nominal : 5 mm. Diamètre de l'arbre - Max : 4,96 mm. Diamètre de l'arbre - Min : 4.92 mm. Longueur de la poignée : 10 mm. Largeur aux boules : 5.54 po. Longueur au sommet des boules : 6 mm. Hauteur de la poignée : 23,4 mm. Diamètre de la base du manche : 11.9 mm. Diamètre du bouton : 5.8 mm. Diamètre de la poignée - bord : 15,0 mm. Hauteur de la poignée et de l'anneau (déployés) : 36.8 mm. Largeur de l'anneau : 29,5 mm.
