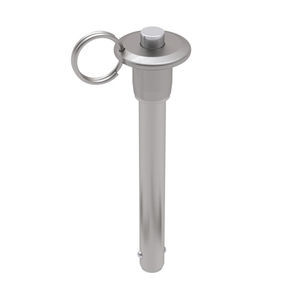

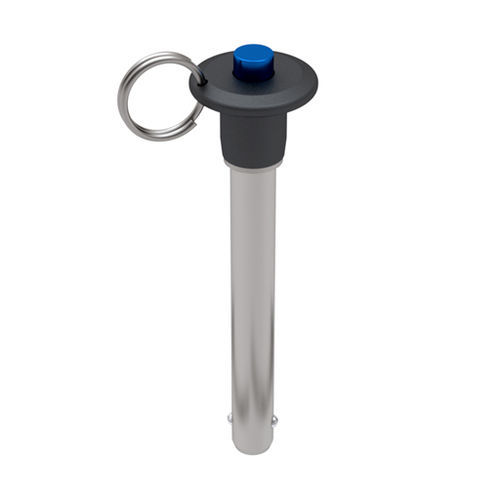

Broche à billes à bouton BACS series

avec anneau de levageen acier inoxydable

Ces goupilles à verrouillage positif et à dégagement rapide ont un large éventail d'applications dans les domaines de la fixation, du repérage et de l'alignement. Les goupilles ne se libèrent pas tant que le bouton de la poignée n'est pas enfoncé. Une fois le bouton enfoncé, les billes se rétractent dans la tige, ce qui permet d'insérer ou de retirer la goupille dans un trou. Les tiges sont fabriquées en acier inoxydable de la série 300. L'acier inoxydable de la série 300 n'est pas recommandé dans les applications où les forces de cisaillement sont un facteur. Les poignées sont en aluminium 2024-T4 et anodisées en noir. Les goupilles sont fournies avec un anneau fendu en acier inoxydable pour la fixation d'un câble ou d'une longe. Des goupilles avec d'autres longueurs de poignée sont disponibles sur commande spéciale. Diamètre nominal : 1/4 po. Diamètre de l'arbre - Max : 0.2485 in. Diamètre de l'arbre - Min : 0.247 po Longueur de la poignée : 0.5 in. Diamètre aux boules : 0.289 in. Longueur au sommet des boules : 0.29 pouces Longueur de la tête : 0.92 in. Largeur de l'épaule 0.47 pouces Longueur de la tête sous le rebord : 0.63 in. Diamètre du bouton : 0.23 po. Largeur totale : 0.81 in.
