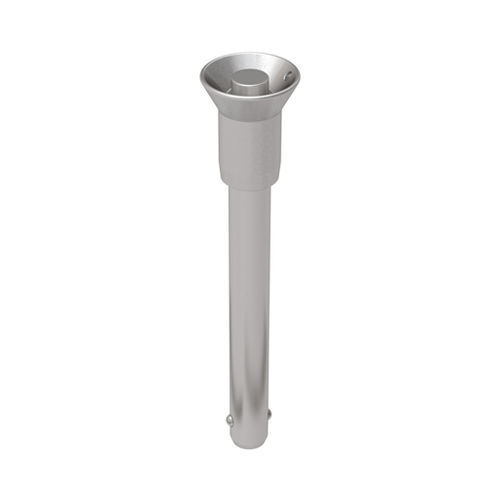

Broche à billes à bouton NCCH series

en acier inoxydablepour applications marines

Ces goupilles à verrouillage positif et à dégagement rapide ont un large éventail d'applications dans les domaines de la fixation, du repérage et de l'alignement. Les goupilles ne se libèrent pas tant que le bouton de la poignée n'est pas enfoncé. Une fois le bouton enfoncé, les billes se rétractent dans la tige, ce qui permet d'insérer ou de retirer la goupille dans un trou. La tige est en acier inoxydable 17-4. Les poignées sont conçues pour empêcher toute libération accidentelle et sont usinées en acier inoxydable 303. Ces goupilles ne sont pas fournies avec des anneaux fendus en acier inoxydable. Des goupilles avec d'autres longueurs de poignée sont disponibles sur commande spéciale. Diamètre nominal : 3/16 po Diamètre de l'arbre - Max : 0.1885 in. Diamètre de l'arbre - Min : 0.1870 in. Longueur de la poignée : 0.50 in. Largeur aux boules : 0.220 in. Longueur au sommet des boules : 0.260 Hauteur de la poignée : 0.97 po. Diamètre de la base du manche : 0.47 po. Hauteur de la base de la poignée : 0.57 po. Diamètre du bouton : 0.23 po. Diamètre de la poignée - bord : 0.81 in.
