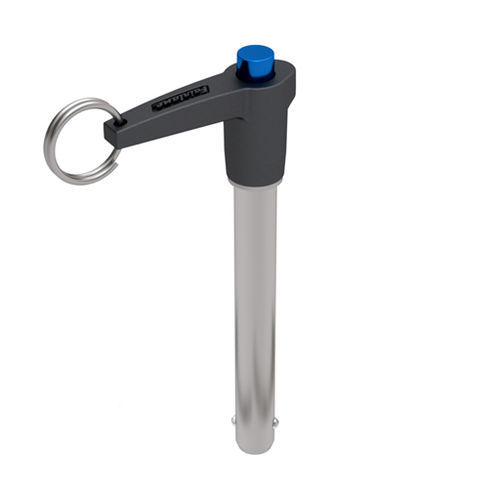

Broche à billes à bouton LACH series

avec poignée Lavec anneau de levage

Ces goupilles à verrouillage positif et à dégagement rapide ont un large éventail d'applications dans les domaines de la fixation, du repérage et de l'alignement. Les goupilles ne se libèrent pas tant que le bouton de la poignée n'est pas enfoncé. Une fois le bouton enfoncé, les billes se rétractent dans la tige, ce qui permet d'insérer ou de retirer la goupille dans un trou. Les tiges sont en acier inoxydable 17-4. Les poignées sont en aluminium 380 moulé sous pression et anodisées en noir. Les goupilles sont fournies avec un anneau fendu en acier inoxydable pour la fixation d'un câble. Des goupilles avec d'autres longueurs de poignée sont disponibles sur commande spéciale. Diamètre nominal : 3/16 po. Diamètre de l'arbre - Max : 0.1885 in. Diamètre de l'arbre - Min : 0.1870 in. Longueur de la poignée : 0.50 in. Largeur aux boules : 0.220 in. Longueur au sommet des boules : 0.260 po Hauteur de la tête : 1.23 in. Diamètre de la base du manche : 0.47 po. Hauteur de la base du manche : 0.77 po. Diamètre du bouton : 0.23 po. Longueur de la poignée : 1.73 po.
