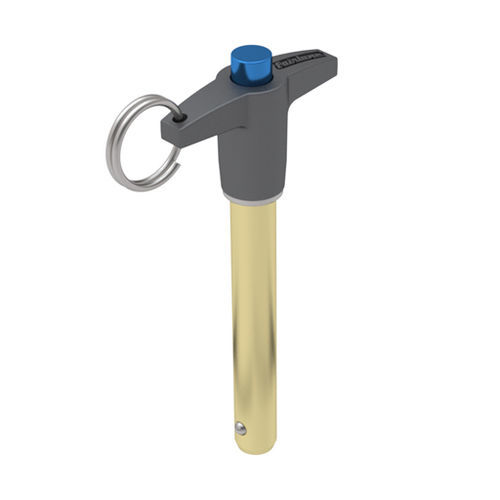

Broche à billes à bouton MTAAS series

avec poignée Tavec anneau de levage

Ces goupilles à verrouillage positif et à dégagement rapide ont un large éventail d'utilisations dans les applications de fixation, de localisation et d'alignement. Les goupilles ne se libèrent pas tant que le bouton de la poignée n'est pas enfoncé. Une fois le bouton enfoncé, les billes se rétractent dans la tige, ce qui permet d'insérer ou de retirer la goupille dans un trou. Les tiges sont fabriquées en acier 4130 et zinguées. Les poignées des goupilles énumérées ci-dessous sont fabriquées à partir d'un moulage en aluminium 380 avec une finition noire. Les goupilles sont fournies avec un anneau fendu en acier inoxydable pour la fixation d'un câble. Pour des applications spécifiques, des modifications sur mesure sont disponibles pour cette ligne de produits. Conforme à la directive RoHS. Diamètre nominal : 5 po. Diamètre de l'arbre - Max : 4.96 mm. Diamètre de l'arbre - Min : 4.92 mm. Longueur de la poignée : 10 in. Largeur aux boules : 5.54 mm. Longueur au sommet des boules : 6 Hauteur de la poignée : 30.7 mm. Diamètre de la base du manche : 11.9 po. Hauteur Base de la poignée : 19.3 in. Diamètre du bouton : 5.8 po. Diamètre de la poignée - bord : 46.0 in.
