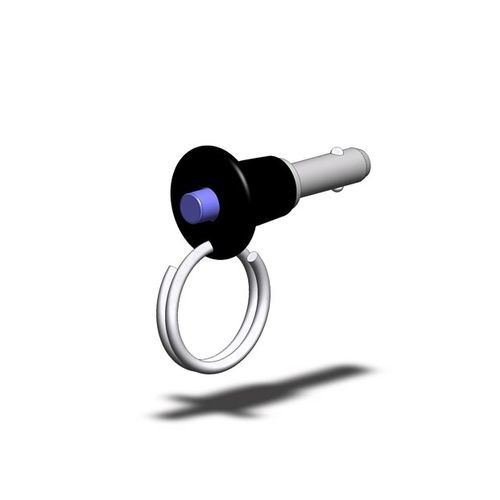

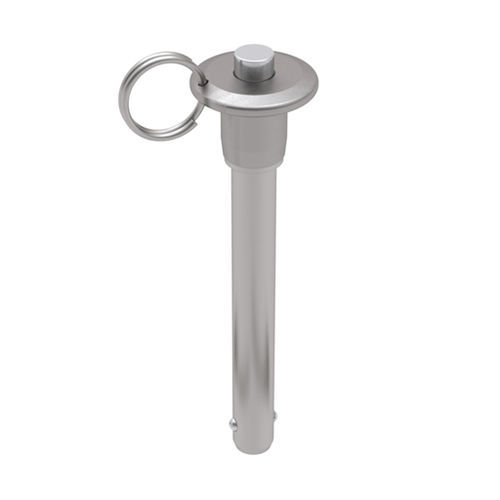

Broche à billes à bouton BCCS series

avec anneau de levage

Ces goupilles à verrouillage positif et à dégagement rapide ont un large éventail d'applications dans les domaines de la fixation, du repérage et de l'alignement. Les goupilles ne se libèrent pas tant que le bouton de la poignée n'est pas enfoncé. Une fois le bouton enfoncé, les billes se rétractent dans la tige, ce qui permet d'insérer ou de retirer la goupille dans un trou. Les tiges sont fabriquées en acier inoxydable de la série 300. Les poignées et les boutons d'actionnement sont en acier inoxydable 303. Les goupilles sont fournies avec une bague fendue en acier inoxydable pour la fixation d'un câble. Des goupilles avec d'autres longueurs de poignée sont disponibles sur commande spéciale. Diamètre nominal : 1/4 po. Diamètre de l'arbre - Max : .2485 in. Diamètre de l'arbre - Min : .2470 in. Longueur de la poignée : .50 in. Diamètre au niveau des billes : 0,289 po Longueur jusqu'au sommet des boules : 0,290 po Longueur de la tête : 0,92 po Largeur de l'épaule : 0,47 po Longueur de la tête sous le rebord : 0,63 po Diamètre du bouton : 0,23 po Largeur totale : 0,81 po
