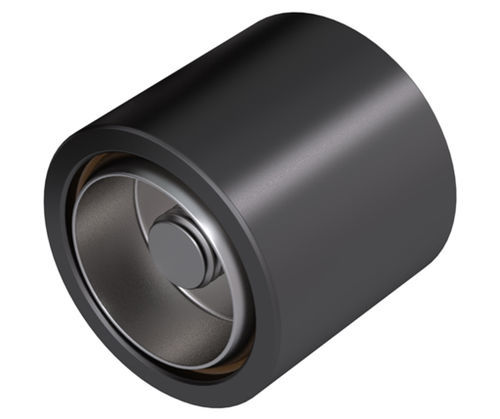

Cimblot oscillant BBU-500

Le tampon remplaçable pivote pour permettre un auto-alignement sur les surfaces irrégulières. Le corps cylindrique permet une installation dans des endroits étroits. Le boîtier est taraudé pour une fixation par l'arrière. Le coussinet remplaçable s'insère dans une coupelle sphérique en acier inoxydable 440c durci (Rc 58/60) et est maintenu en place à l'aide d'une vis de blocage. Le coussinet peut être remplacé en cas d'usure ou si un autre style de coussinet est nécessaire. Le boîtier est en alliage d'acier, traité thermiquement à Rc 43/46 avec une finition à l'oxyde noir. Les pièces ci-dessous concernent uniquement l'assemblage Swivot et n'incluent pas de coussin. Les coussinets doivent être commandés séparément en sélectionnant n'importe quel coussin de préhension fixe ou de repos ayant le diamètre approprié. Diamètre hors tout : 5/8 in. Longueur du corps : 3/4 in. Longueur du filetage : 15/64 in. Filetage interne - taraudage : 1/4-28 Degré de pivotement : 20 degrés. Distance d'arrêt : 1/8 po Écartement : 1/4 po Boule de diamètre : 1/2 po Diamètre de la surface de contact : 3/8 po Charge nominale : 5,849 lbs.
