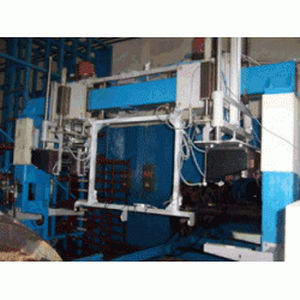

Système de mesure géométrique GEOPAR

optiqueà laserautomatique

Le système est conçu pour la mesure automatique de 27 paramètres géométriques de paires de roues de wagons lors des contrôles à l'entrée et à la sortie effectués dans les ateliers de réparation et de rassemblement de wagons, les dépôts de wagons et les ateliers de réparation de paires de roues. Méthodes de contrôle La mesure de tous les paramètres est effectuée au moyen de techniques sans contact pendant un tour d'une paire de roues fixées en rotation sur des centres. Le contour de la surface de roulement et les dimensions des roues sont mesurés à l'aide de scanners laser LDE2D. Les mesures de précision du diamètre de la fusée d'essieu sont effectuées à l'aide de micromètres optiques LCE. D'autres paramètres sont mesurés avec des capteurs laser à triangulation LDE-HS. Paramètres sous contrôle Paramètres de la roue : ovalisation, déviation du compteur de surface du rouleau par rapport au profil désiré, paramètres du boudin de roue, largeur et épaisseur de la bande de roulement, défauts sur la surface de roulement et distance de séparation des roues. Paramètres du tourillon d'essieu : diamètres moyens sous les premier et second roulements, ovalisation et conicité Paramètres des essieux : diamètres et ovalités des parties de présiège, diamètres des sièges de roue et des parties centrales de l'essieu
