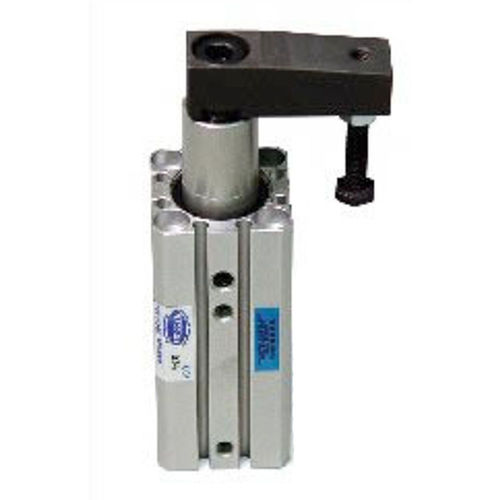

Bride de serrage pneumatique SC

pivotantecompacteen aluminium

Des vérins compacts qui sécurisent les pièces à usiner Les vérins de serrage pivotant SC, FML et FHL offrent un fonctionnement pneumatique ou hydraulique, selon la série, et plusieurs types d'action. Les vérins de serrage pivotant double effet durables de la série SC sont équipés d'un piston magnétique standard pour la détection de position et de fonctions de protection des pièces à usiner. Le bras de serrage de la série SC est équipé d'un boulon de réglage intégré, tandis que les séries FML et FMH sont disponibles avec un bras de serrage simple ou double face. Le bras de bridage s'étend en ligne droite à l'écart de la pièce à usiner afin de laisser suffisamment d'espace pour charger ou décharger la pièce. Le bras peut pivoter de 90 degrés jusqu'à l'extension complète, et il pivote de 90 degrés lorsqu'il se rétracte. Les clients peuvent choisir le code R pour une rotation dans le sens des aiguilles d'une montre et le code L pour une rotation dans le sens inverse des aiguilles d'une montre. Lorsque le bras de serrage est positionné au-dessus de la pièce, il suit une trajectoire rectiligne pour appliquer la force de serrage. Les pinces pivotantes de la série SC fonctionnent avec de l'air comprimé ou un fluide hydraulique à base de pétrole, la série FML utilise de l'air comprimé et la série FHL est un modèle hydraulique. Caractéristiques principales - Puissance théorique jusqu'à 483 livres, extension, avec une tige de piston de 20 millimètres et un alésage de 63 millimètres à 100 psi - Piston magnétique en alliage d'aluminium standard - Bras de serrage avec boulon de réglage - Quatre méplats en bout de tige pour le positionnement du bras de serrage - Boîtier en alliage d'aluminium anodisé dur - Tige de piston en acier au carbone chromé dur - Joint d'étanchéité du piston et du pare-chocs en Buna-N
