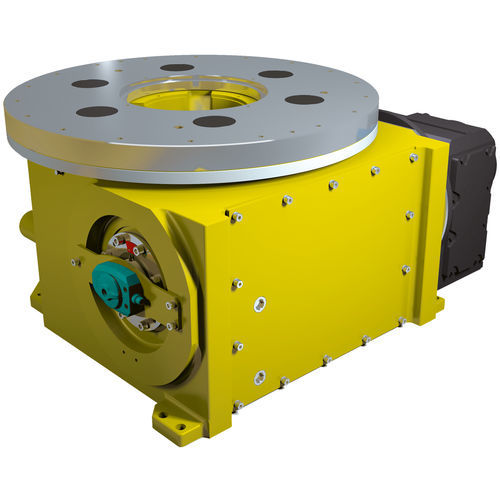

Table rotative entraînée par moteur EDX series

horizontalede soudagepivotante

Les tables rotatives et les tourillons de la série EDX d'EXPERT-TÜNKERS sont des indexeurs de précision à pas fixe et à couple maximal. Ils sont utilisés pour des cycles dynamiques de charges allant jusqu'à 20 tonnes. L'entraînement s'effectue par l'intermédiaire d'un motoréducteur triphasé à haut rendement énergétique. Les tables rotatives de la série EDX se caractérisent par le fait que la plaque de cadran est entraînée en continu par deux cames suiveuses. En outre, ce double engrènement des axes de galets assure un verrouillage pratiquement sans jeu du plateau tournant en position de fonctionnement. Il est également possible d'obtenir ce résultat en élargissant la position zéro. Les positions d'indexation de la table rotative sont définies dans le profil de mouvement spécifié dans la came d'indexation. Les partitions les plus courantes sont 2 arrêts = 180°, 3 arrêts = 120° et 4 arrêts = 90°. Des solutions individuelles sont disponibles sur demande. Les applications typiques des tables tournantes EXPERT-TÜNKERS sont, par exemple, le changement de pièces dans les systèmes de soudage des ateliers de carrosserie, l'insertion et le retrait des supports de pièces, ou comme table tournante pour les séquences de travail cadencées dans la production en série. Les tables rotatives de la série EDX conviennent non seulement à une utilisation conventionnelle en tant que tables rotatives, mais aussi en tant qu'unités d'entraînement à tourillon avec un axe de rotation horizontal. Ces systèmes à tourillons peuvent fournir plusieurs outils pour des lignes de production flexibles. Les tables rotatives de la série EDX conviennent non seulement à une utilisation conventionnelle en tant que tables rotatives, mais aussi en tant qu'unités d'entraînement à tourillon avec un axe de rotation horizontal. Ces systèmes à tourillons peuvent fournir plusieurs outillages pour des lignes de production flexibles.
