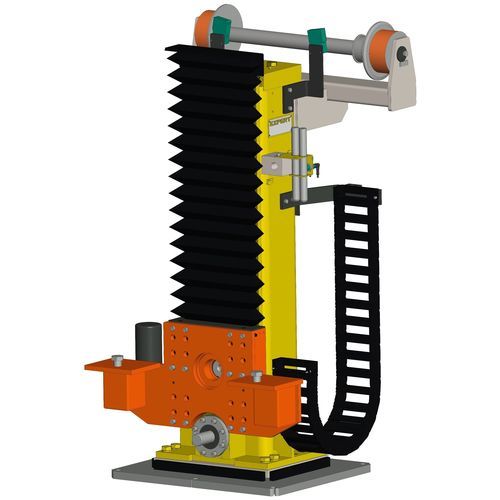

Système élévateur convoyeur HSF

à colonnessynchronepour ligne de production

Les rouleaux motorisés EXPERT-TÜNKERS Lift sont un élément important de la production de carrosseries non reliées. Chaque station contient deux colonnes de levage synchronisées mécaniquement et un tapis roulant avec une unité d'entraînement supplémentaire pour le transport horizontal sur patins. La conception des colonnes de levage verticales est basée sur le principe fiable et précis de la came utilisée dans les tables rotatives EXPERT-TÜNKERS. Chaque colonne de levage contient un suiveur de came haute performance et une came cylindrique trempée, qui est actionnée par un servo-moteur relié par un arbre à cames. La conception géométrique de la came permet un verrouillage automatique du galet dans les positions finales de la came. La came cylindrique trempée est essentielle pour le transport dynamique, précis et reproductible des charges variables des clients. Colonnes de levage Les colonnes de levage EXPERT-TÜNKERS sont conçues individuellement en fonction des exigences du projet et de l'installation du client. Nous pouvons proposer à nos clients une courbe à came cylindrique flexible ou fixe et spécialement conçue. La version à came flexible est entièrement contrôlée par un servomoteur et un convertisseur de fréquence. La conception de la came fixe est similaire à notre série EDX. Elle est basée sur un profil de mouvement calculé individuellement qui est fraisé dans chaque came pendant la production. La forme de la courbe contient toutes les informations d'accélération et de décélération nécessaires au transport précis de la charge. La came fixe peut être entraînée par un motoréducteur asynchrone, qui est directement connecté à l'alimentation électrique.
