Système de visualisation de flux PROCAP

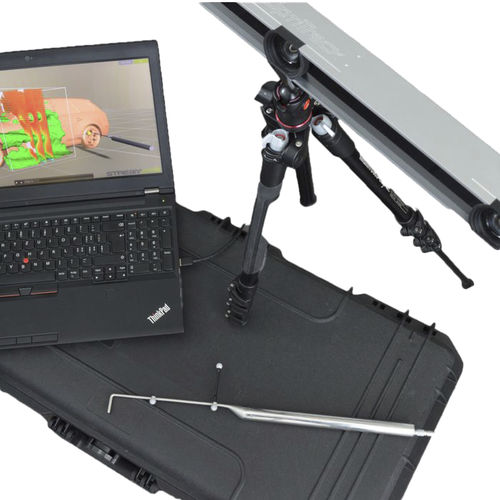

ProCap est un nouvel outil unique pour la visualisation et la mesure de l’écoulement qui combine la simplicité d’utilisation et la qualité des données d’un scan de mesure par points en 3D. La zone d’intérêt est scannée manuellement par l’utilisateur à l’aide d’une sonde manuelle instrumentée tandis que le système enregistre les données de mesure, suit de façon optique la position instantanée de la sonde et traite et visualise le champ d’écoulement en temps réel. Cette approche humaine du scan est très efficace car dans les zones de grands gradients, le scan est affiné et aucun apprentissage par la machine n’est nécessaire, même pour les géométries complexes. Les données aérodynamiques 3D mesurées sont accessibles en temps réel, généralement sur un grand écran ou projetées sur un mur offrant une bonne visibilité pendant les essais. Pour une analyse ultérieure, les données sont également disponibles hors ligne à l’aide du logiciel ProCap ou d’un logiciel d’analyse CFD. Le système ProCap est constitué de la sonde multi-trous, des caméras, et du logiciel ProCap qui collecte, traite et affiche les données et gère la communication entre les composants. Le logiciel gère la communication et la synchronisation du matériel d’acquisition de données (boîtier DAQ), le suivi et conversion des données avec étalonnage de la sonde, l’interpolation spatiale, stockage et import/export des données et affichage en temps réel du champ d’écoulement et de la géométrie du modèle. SPÉCIFICATION Outil facile à utiliser pour les applications de petits et moyens débits. Système de caméra Optitrack robuste et pré-calibré Sonde numérique multi-trous étalonnée avec connecteur USB
