Système de test RF EMI-1000

d'impédancepour réseau électrique

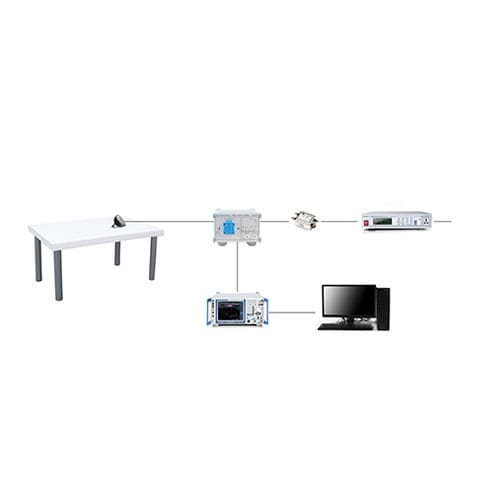

Système de test des émissions conduites de la série EMI-1000 Le système de test des émissions conduites EMI-1000 est utilisé pour mesurer le harcèlement des ports d'alimentation électrique dans des conditions de travail normales, comme les lampes de test et les luminaires. Le système comprend principalement un récepteur de test EMI, un LISN et un logiciel de test. Le LISN réalise l'isolation, l'échantillonnage et l'adaptation d'impédance des signaux RF, et fournit des canaux d'alimentation électrique pour l'EUT. Le récepteur EMI mesure le signal RF et finalement analyse, traite et détermine le signal CEM. Les tests doivent être effectués dans la salle blindée Standards： CISPR 15 EN55015 GB 17743 Paramètre Modèle Système de test des émissions conduites de la série EMI-1000 Gamme de fréquences des essais CE 9kHz~30MHz Incertitude de mesure ±1dBTyp Impédance LISN 50Ω //(5Ω+50μH) Capacité de l'EUT (configuré) Monophasé 230VAC/16A、Three-phase 400VAC/32A、Three-phase 400VAC/63A
