Pompe à vide à palettes EVD-VE series

lubrifiéebi-étagéecompacte

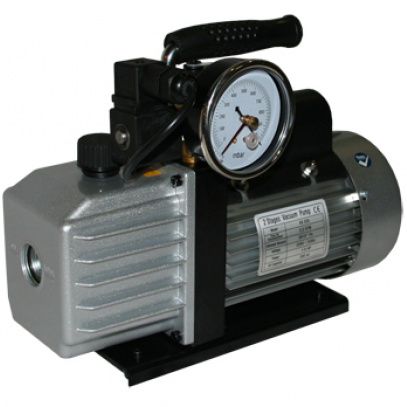

Série EVD-VE La série EVD-VE donne une valeur élevée à votre investissement. Les pompes Eurovacuum de la série EVD-VE sont des pompes à recirculation d'huile, à un ou deux étages, refroidies par air et à entraînement direct. Ils sont de conception compacte et atteignent un très bon vide limite. Installation facile grâce au refroidissement par air sans besoin d'eau de refroidissement. Les pompes sont à entraînement direct, elles ne nécessitent donc pas de courroies. Ils sont disponibles en version standard et en version SV qui comporte une soupape de sécurité à vide et un manomètre à l'entrée de la pompe. Sur demande spéciale, nous pouvons les fournir également dans une version avec un robinet de lest pour le pompage de gaz condensables. Principe de fonctionnement La pompe à palettes étanches fonctionne selon le principe de la palette rotative. Le rotor est positionné de manière excentrique dans le cylindre de la pompe et comporte des fentes usinées pour les palettes coulissantes. La force centrifuge de la rotation a poussé les aubes hors de ces fentes et vers la paroi du cylindre. Le gaz est comprimé et poussé dans le deuxième étage de la pompe (pompes à double étage) ou directement à l'échappement (pompes à simple étage). La deuxième étape fonctionne de la même manière que la première. Du côté de l'échappement du deuxième étage, le gaz est comprimé contre la soupape d'échappement dans le carter d'huile de la pompe. Une pompe à huile alimente en permanence les cylindres à partir du carter d'huile pour l'étanchéité et la lubrification.
