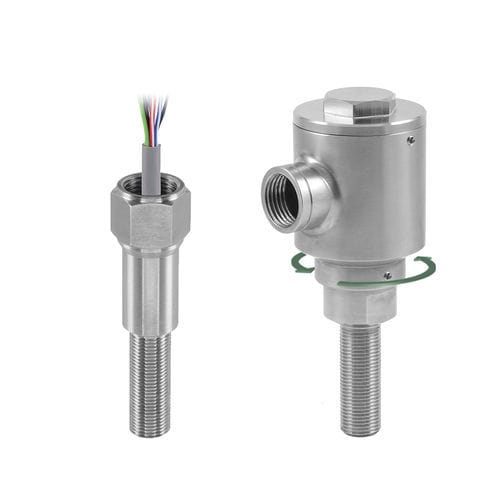

Interrupteur de proximité magnétique FS-B-D series

cylindriqueen acier inoxydableen acier

Le détecteur de proximité de la série FS-B-D (filetage UNF 5/8") est très polyvalent et peut être utilisé dans une multitude d'applications nécessitant un signal fiable. L'utilisation d'une technologie magnétique éprouvée leur permet de détecter les matériaux ferreux, tels que l'acier au carbone ou l'acier inoxydable (série 17/4 ou 400) jusqu'à 2,3 mm (0,09"). Contacts DPCO/DPDT (2x Forme C) sans tension en standard. La série FS-B-D est couverte par les certifications suivantes pour les zones dangereuses. Antidéflagrant : - IECEx & ATEX Exd (Zone 1 & Zone 21) ¦ UL/CSA (Classe I & II, Div1 & Div2) Sécurité intrinsèque : - IECEx & ATEX Exia (Zone 0 & Zone 20) ¦ UL/CSA IS (Zone 0) Autres homologations régionales : - EAC/TRCU, INMETRO, KCs, CCOE/PESO, ECAS ex, NEPSI/CQST Les détecteurs de proximité de la série FS-B-D sont conformes aux exigences de la norme IEC 61508:2010 Routes 1H & 1S avec Systematic Capability (SC3) en tant qu'élément/sous-système, et conviennent à une utilisation dans des systèmes liés à la sécurité exécutant des fonctions de sécurité jusqu'à SIL 2 avec HFT=0 (1oo1) et SIL 3 avec HFT =1 (1oo2). Forme du corps Cylindrique Matériau du corps acier inoxydable 316L Disposition des contacts DPCO / DPDT (2x Forme C) Matériau des contacts Palladium-Argent Courant maximum 3A Entrée du conduit 1/2" - 14 NPT Classe de température (T Rating) T3 / T4 / T6 Pression nominale de la face de détection 2000psi / 138 bar Protection de l'environnement IP 66, 67 et 68 (24 heures à 30 m) / NEMA 4, 4X, 6 et 6P Niveau de sécurité SIL 2 / SC3 Actionnement Actionnement ferreux (aimant en option) Filetage de montage 5/8"-18 UNF (44,50 mm / 1,75" de long) avec 2 contre-écrous Portée (cible ferreuse) 2.3mm|0.09" Répétabilité Environ 0,05 mm (0,002") Temps de réponse 8 ms Différentiel / Hystérésis < 0,51 mm (0,020")
