Appareil de test de courant TriRaptor

de calibrationmanuelpour relais de protection

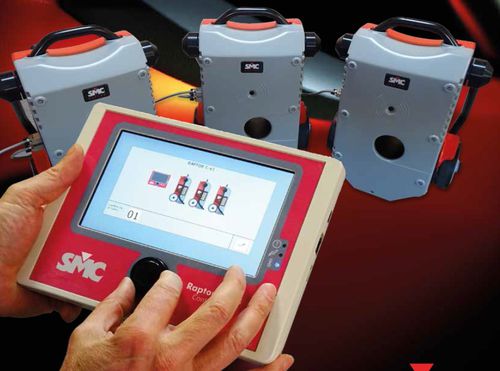

Le TriRaptor est le seul injecteur triphasé vraiment portable sur le marché fournissant un courant stabilisé de l'ordre de 3000 A et au-delà. Il a été conçu avec les mêmes caractéristiques d'ergonomie et de performance que le populaire système Raptor, il est donc très facile à utiliser et peut être transporté par une seule personne dans un véhicule ordinaire. Le TriRaptor combine trois unités Raptor Master monophasées et une interface utilisateur triphasée spéciale pour fournir une injection sans soudure stabilisée à 120º wye ou delta de courant élevé dans les travaux de mise en service de sous-stations et de tests d'équipements primaires. Le TriRaptor peut être alimenté à partir d'une alimentation monophasée 230VAC tant qu'il est à la hauteur de la puissance d'injection requise pour chaque tâche particulière. Les trois câbles d'injection sont fixés aux deux extrémités de chaque phase de la section testée (bus de sous-station) ou du dispositif de mesure / protection et transformés en un commun (neutre) à une des extrémités. Ensuite, l'opérateur présélectionne la valeur d'injection souhaitée pour chaque phase sur l'écran tactile et appuie sur le bouton ON. Dans les applications de chronométrage, le chronomètre de 1 milliseconde commence à compter et le test s'arrête lorsqu'un signal externe est détecté ou qu'une durée prédéfinie est écoulée. Tous les résultats, y compris le temps et les mesures externes, peuvent être sauvegardés dans la mémoire permanente de la console pour un téléchargement et une analyse futurs sur un PC Windows. TRAITS CARACTÉRISTIQUES Eléments portables de 35 kg avec roulettes et poignée. Stabilisation dynamique de la sortie. Multi-fonctionnalité Extensibilité. Technique de passage pratique et efficace. Tests préconfigurés Stockage, téléchargement et reporting des tests et des résultats Connexion Internet
