Équipement de test de courant PTE-FCB

manuelde disjoncteur

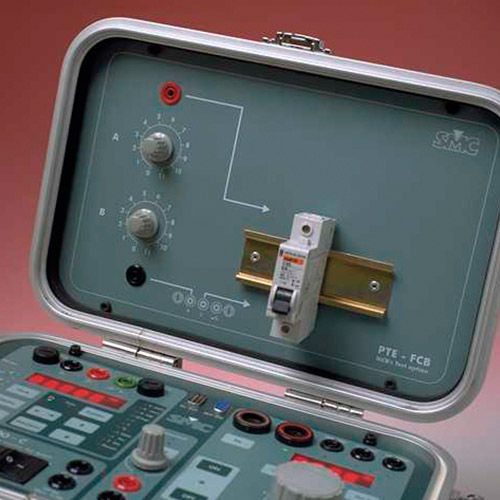

MCB Test Option, adaptateur de tension de moniteur Pour tester les disjoncteurs jusqu'à 250A sur site. Panneau de test avec rail DIN monté dans le couvercle supérieur, pour tester les disjoncteurs à coupure unique. Egalement disponible dans un boîtier indépendant (PTE-FCD) Le PTE-FCB / PTE-FCD peut être utilisé pour réduire efficacement la sensibilité de l'entrée moniteur. L'entrée moniteur détecte le fonctionnement du relais et arrête (ou démarre) le chronomètre lors des tests avec les PTE-100-C, PTE-50-CE, PTE-50-CET et LETs Notre minuterie peut être programmée pour s'arrêter lorsqu'une tension importante apparaît dans la section MONITEUR. C'est la méthode préférée pour mesurer le temps de déclenchement dans un disjoncteur unipolaire (disjoncteur miniature), car, étant unipolaire, il n'y a pas de contact " sec " associé qui peut être utilisé pour détecter le déclenchement. Vous injectez le courant de déclenchement à travers le disjoncteur et, lorsqu'il se déclenche, la tension appliquée apparaît à travers ses pôles. Le PTE-FCD est nécessaire parce qu'il y a aussi une chute de tension sur le disjoncteur fermé, et il peut être si important qu'il active le moniteur, qui arrête intempestivement le chronomètre avant que le disjoncteur se déclenche, rendant ainsi le test impossible. Avec le PTE-FCD, vous pouvez atténuer cette tension " non déclenchée " jusqu'à ce qu'elle ne soit plus détectée par le moniteur, sans affecter la détection de la " tension de déclenchement ". Une fois que vous l'avez ajusté pour le MCB particulier, vous pouvez procéder au test. Le PTE-FCD fait en fait partie intégrante de l'accessoire optionnel PTE-FCB qui s'installe à l'intérieur du couvercle du PTE-100-C. Cependant, sa fonctionnalité est également utile pour d'autres clients qui ont besoin de tester des disjoncteurs unipolaires ou des déclencheurs similaires avec des équipements de test autres que le PTE-100-C (par exemple, les LET).
