Appareil de test de courant PTE-100-C

de tensionmanuelde disjoncteur

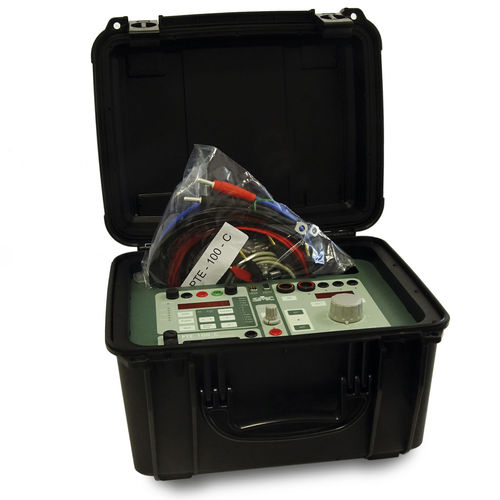

Ensemble monophasé d'essai de relais d'AC/DC Le PTE-100-C est un équipement de test universel portatif pour les relais électromécaniques, électroniques, et numériques d'essai. L'équipement peut produire un courant variable jusqu'à 250A, une tension CA variable jusqu'à 250V, une tension CC variable jusqu'à 350V. Également l'unité incorpore un approvisionnement auxiliaire stabilisé par variable de tension CC jusqu'à 250V et un résultat fixe de tension CA jusqu'à 110V, qui peut être variable avec l'option de PTE-FCF. Description de produit L'équipement est extrêmement compact, et contient toutes les fonctions nécessaires pour des relais de courant et de tension. Il incorpore de diverses fonctions de mesure telles qu'un voltmètre, ampèremètre, fréquencemètre, aussi bien que mesure la puissance apparente, l'impédance, et les angles de phase internes et externes. Des contrôles de panneau avant, l'injection de sortie maximum peut être limitée, utilisé par exemple en examinant les relais instantanés de surintensité. Le temps d'injection peut également être limité, utile pour examiner sans risque les dispositifs reclosing. Le PTE-100-C peut communiquer avec un PC par l'intermédiaire de la porte série RS-232, et peut être relié à d'autres unités de PTE par l'intermédiaire du BUS-PTE. Tout l'équipement de PTE sont fournis avec un logiciel d'ajustement et de calibrage, qui permet le calibrage fermé de cas, avec la seule condition de avoir un matériel d'essai standard de référence. APPLICATIONS Essai de la surintensité et des relais minimum/de maximum tension. Essai des relais directionnels de surintensité (option PTE-FCL). Essai des dispositifs reclosing (option PTE-FCE). Essai des relais de C.C. Essai de MCB. Vérification du point de genou dans des transformateurs de courant. Combiné avec le PTE-100-V, forme un système monophasé complet,
