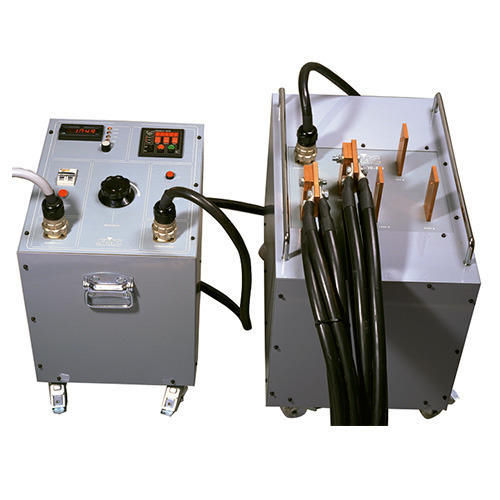

Appareil de test de courant LET-4000-RD

manuelde disjoncteurde transformateur

Installation d'essai actuelle à C.A. à ka 20 Le LET-4000-RD est conçu pour réaliser la plupart des essais primaires qui sont nécessaires dans la commission de sous-stations. Il laisse exécuter avec la puissance suffisante, toutes les injections actuelles primaires d'examiner la fonction et le câblage appropriés de tous les éléments qui composent la protection et la section de mesure dans une sous-station. Le système réglementaire est basé sur un auto-transformateur sans interruption variable (Variac) qui fournit à un transformateur de puissance qui fournit les sorties à forte intensité et isole l'alimentation réseau de la charge. Un ampèremètre intégré et une minuterie fournit les informations sur la valeur courante et la période d'opération du relais ou du briseur à l'essai. CARACTÉRISTIQUES Courant permanent jusqu'à 4000A, 8KVA dans 4 gammes. Composé de deux unités. Construit dans l'exactitude numérique de l'ampèremètre 0,5%. Construit dans Mme numérique de la résolution 1 de minuterie. Protection de courant ascendant et de shortcircuit. APPLICATIONS Essai direct et de moteur de surcharge de relais. Essais généralement primaires comprenant la boucle complète, c.-à-d., transformateur de courant, avances, relais protecteur et disjoncteur.
