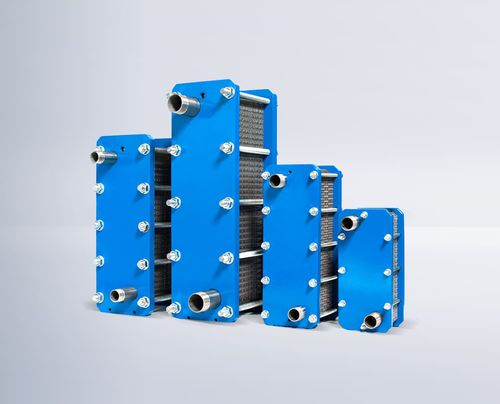

Échangeur de chaleur à plaques et joints GPHE

liquide / liquide

Echangeurs de chaleur à plaques et joints EURO HEAT dispose actuellement de 10 types différents d'échangeurs de chaleur à plaques dans sa ligne de production, avec des raccordements de 1" à DN200. Les caractéristiques de base de ce type d'échangeurs de chaleur sont des pressions de fonctionnement jusqu'à 25 bar et des températures de -10 ˚ C à 150 ˚ C. Dans l'échangeur de chaleur à plaques avec joints, des plaques métalliques ondulées pressées sont assemblées en paquet et boulonnées dans un cadre. Entre chaque paire de plaques se trouve un joint en caoutchouc qui empêche les fluides de se mélanger et de s'échapper du paquet de plaques vers l'environnement. Les plaques sont suspendues à une barre de support supérieure et sont placées près de la barre inférieure. Le paquet de plaques est pris en sandwich entre une plaque de cadre fixe et une plaque de pression mobile, et est serré à une longueur totale prédéterminée par des boulons de serrage latéraux. L'utilisation de différents types de plaques, avec différentes caractéristiques, permet d'adapter les échangeurs à une grande variété d'applications. Les échangeurs peuvent être facilement démontés à des fins d'inspection, d'entretien ou même d'expansion par l'ajout de plaques. Les échangeurs de chaleur à joints sont caractérisés par une grande efficacité, des dimensions réduites, la possibilité d'utiliser différents matériaux, un entretien rapide et facile. Ces échangeurs de chaleur sont largement utilisés dans de nombreux systèmes, tels que : le chauffage urbain, les systèmes de refroidissement, l'industrie alimentaire, l'industrie pharmaceutique et bien d'autres encore.
