Chambre d'essai anéchoïque AMS-88 series

pour les mesures d'antennede grande capacité

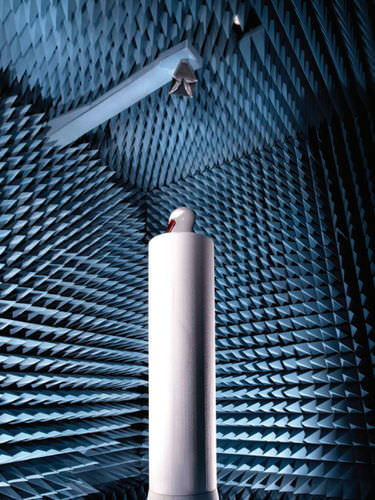

Le système de mesure d'antenne AMS-8800 d'ETS-Lindgren est un système de test de mesure d'antenne basé sur le bras thêta. Ce système est idéal pour la mesure automatisée des performances des antennes des dispositifs sans fil et des dispositifs avec des fonctions sans fil intégrées. L'AMS-8800 comprend un système de positionnement à axe distribué composé d'un rotateur azimutal pour faire tourner l'AUT autour de l'axe phi et d'un positionneur de bras thêta séparé pour élever l'antenne de mesure autour de l'AUT. L'ensemble de balayage utilise une antenne cornet quadridirectionnelle à double polarisation montée sur le bras de balayage thêta. Le bras se déplace en arc de cercle au-dessus d'une colonne de mousse à faible diélectrique qui supporte l'AUT. L'ensemble du mécanisme de balayage est logé à l'intérieur d'une chambre anéchoïque doublée qui fournit une isolation RF et un environnement proche de l'espace libre. Le logiciel de mesure d'antenne EMQuest EMQ-100 d'ETS-Lindgren permet l'automatisation des tests, le post-traitement et la sortie des données sous forme de tableaux ou de graphiques. les solutions de test 5G FR1 Over-The-Air (OTA) sont maintenant disponibles ! ETS-Lindgren offre un package clé en main qui permettra de supporter les tests 5GNR SISO non-standalone [NSA] et/ou standalone [SA] dans la bande FR1. Caractéristiques principales Tests Over-The-Air (OTA) efficaces pour les appareils sans fil Système de balayage sphérique Theta Arm Gamme de fréquences de 400 MHz à 10 GHz Systèmes clés en main disponibles pour les tests SISO Étalonnage facile par l'utilisateur Support de chaise en option Antenne de mesure à double polarisation Bras Theta Le système de balayage à bras rotatif Theta offre une méthode de test rapide, pratique et précise pour les appareils sans fil. C'est un bon choix pour les AUT plus grands et plus lourds, en particulier ceux qui peuvent dépendre de la gravité. Antenne de mesure
