Antenne radio 3144

dipôlelog-périodique

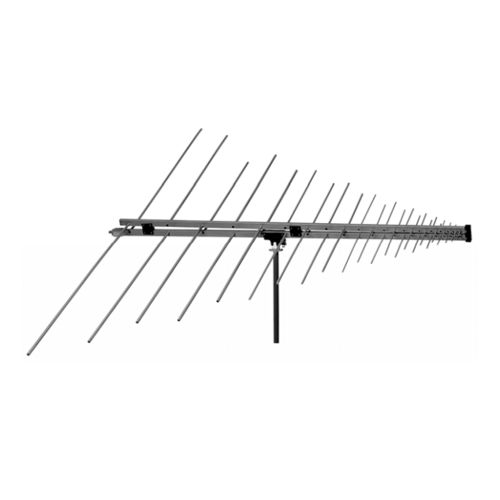

L'antenne Log-Periodic Dipole Array (LPDA) modèle 3144 d'ETS-Lindgren est un réseau de dipôles log-périodiques standard à gain moyen (6 dBi). Cette antenne logarithmique permet aux utilisateurs de mesurer de 80 MHz à 2 GHz en un seul balayage, ce qui permet d'économiser du temps et de l'argent en éliminant la nécessité de changer d'antenne lors des sauts de bande. En outre, la puissance d'entrée élevée de l'antenne 3144 est idéale pour les tests IEC 61000-4-3 et les applications nécessitant la génération d'intensités de champ bien supérieures à 100 V/m. Cette antenne est dotée d'un revêtement en poudre résistant qui la protège des rayures et de l'abrasion mieux que les surfaces peintes ou nues. Caractéristiques principales Calibrée individuellement Gain élevé Faible ROS Gamme de fréquences La gamme de fréquences du modèle 3144 s'étend de 80 MHz à 2 GHz. Le modèle 3144 est donc idéal pour la norme IEC 614000-4-3 et d'autres normes d'immunité couvrant la gamme de fréquences. En outre, cette antenne peut également être utilisée pour les mesures d'émission. Gain élevé La conception de l'antenne 3144 offre un équilibre entre l'antenne la plus courte et le gain le plus élevé possible, avec un gain moyen de 5 dB sur sa fréquence. Faible ROS Le choix de l'espacement entre les booms et le changement de diamètre de l'élément fournissent une excellente impédance de l'antenne. Cela se traduit par un faible ROS. Calibrée individuellement La 3144 est calibrée individuellement à 10m selon ANSI C63.5. Cette antenne est aussi livrée avec un certificat de conformité d'étalonnage signé.
