Sonde de test 91550-1

de tensionde courantde fréquence

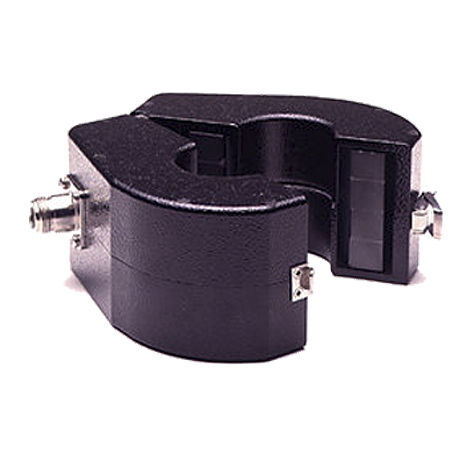

Les sondes de courant ETS-Lindgren modèles 91550-1 et 91550-1L sont des sondes de reniflage à très large gamme de fréquence couvrant 20 Hz à 100 MHz. Les deux séries de sondes de courant ont un étalonnage disponible jusqu'à 20 Hz, ce qui en fait des équipements de test idéaux pour les méthodes de test telles que MIL-STD-462 CEO1 et RSO1. En particulier, les nouvelles limites CEO1 qui dépendent des exigences de courant/tension de l'EUT sont plus strictes que les anciennes exigences CEO1 à limite fixe. Avec l'utilisation répandue d'analyseurs de spectre micro-ondes (tels que le HP8566) dont la sensibilité est dégradée en dessous de 100 Hz, la sensibilité aux basses fréquences audio est très importante. L'utilisation des sondes de courant 91197-1 avec le HP8566B permet des mesures de courant inférieures à 80 dBA à 20 Hz. C'est plus de 6 dB en dessous de la norme MIL-STD-461 et des limites d'émissions conduites associées, y compris les limites de mode commun sur les sous-marins. Les sondes 91550-1 et 91550-1L ont une fenêtre de 3,18 cm (1,25 in), ce qui les rend adaptées aux mesures sur la plupart des câbles d'alimentation (le câble AWG 4/0, qui supporte plusieurs centaines d'ampères, a un diamètre de 12,7 mm (0,5 in), isolation non comprise). Le courant de saturation de la sonde est compatible avec la capacité de transport de courant des fils placés dans sa fenêtre. Dans les cas où la fenêtre n'est pas assez grande, notre sonde 93686-1 a une sensibilité similaire avec une fenêtre de 6,65 cm (2,62 in). Caractéristiques principales Pour les tests de normes et les applications de pré-conformité Mesure le courant RF sans connexion directe Caractéristiques physiques Diamètre extérieur : 8,26 cm (3,25 in) Poids : 0,6 kg (1,32 lb) Largeur : 7,29 cm (2,87 in) Diamètre de la fenêtre : 3,18 cm (1,25 in) Spécifications électriques Fréquence minimale : 10 kHz Fréquence maximale : 100 MHz Impédance de charge : 50 +/- j0
