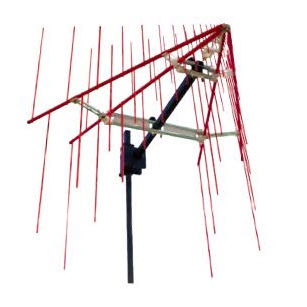

Antenne radio 3150B

dipôlebiconiquepour applications militaires

Le modèle 3150B Dual Stacked LPDA d'ETS-Lindgren est une antenne réseau dipôle logarithmique périodique (LPDA) à double empilement, chacune des deux LPDA étant composée de 100 antennes. Lorsqu'elles sont assemblées en parallèle, on obtient un réseau d'impédance d'entrée de 50. Ce réseau offre un gain accru par rapport à une seule LPDA. Le faible ROS permet une excellente adéquation avec l'amplificateur, ce qui se traduit par un champ élevé généré par rapport à la puissance d'entrée. Cette antenne convient aux situations où des champs élevés doivent être générés, comme dans les applications CEM militaires et automobiles. Caractéristiques principales TOS moyen de 2:1 sur toute la gamme Puissance d'entrée maximale jusqu'à 5 kW Convient aux tests d'immunité Gamme de fréquences La 3150B couvre la gamme de fréquences de 80 MHz à 1 GHz. Cette antenne peut générer 200 V/m avec moins de 1 kW de puissance d'entrée à 1 m de distance pour la gamme de 100 MHz à 1 GHz. Associée aux antennes biconiques haute puissance 3159 ou 3158 d'ETS-Lindgrens, la 3150B fait partie intégrante de la solution d'immunité à haut niveau de sévérité d'ETS-Lindgrens. Faible VSWR Le ROS moyen du modèle 3150B est de 2:1 sur toute la gamme de fréquences. Cette antenne est équipée d'un connecteur coaxial 7/16 DIN, qui peut supporter 3 kW à 1 GHz et jusqu'à 5 kW de puissance d'entrée à 80 MHz. Applications Le modèle 3150B génère des champs élevés tels que requis dans les applications CEM automobiles selon les normes telles que ISO 11541-2 ou les tests de susceptibilité MIL-STD. En outre, cette antenne peut être utilisée comme antenne de réception. Caractéristiques physiques Largeur 209,0 cm (82,3 in) Profondeur 150,4 cm (59,2 in) Hauteur 203,2 cm (80,0 in) Poids 10,6 kg (23,4 lb)
