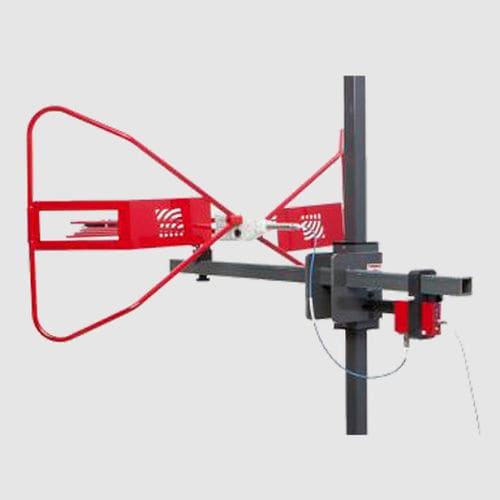

Antenne radio 3142E-PB

biconiquehybridecompacte

Le BiConiLog modèle 3142E-PB d'ETS-Lindgren est une antenne hybride qui combine un design innovant, une taille compacte et d'excellentes performances avec un module préamplificateur actualisé. Cette antenne permet aux utilisateurs de mesurer une gamme de fréquences de 30 MHz à 6 GHz en un seul balayage, ce qui élimine le besoin de plusieurs antennes et d'une installation d'équipement longue. L'antenne et le module de préamplificateur sont étalonnés ensemble, y compris la section de câble qui relie le module au port de l'antenne. Tout décalage éventuel entre le préamplificateur et l'antenne est pris en compte dans le facteur d'antenne. Veuillez noter que le 3142E-PB n'est pas destiné aux tests RSE des radiateurs intentionnels. Le modèle 3142E-PB couvre toute la portée de l'antenne 3142E de 30 MHz à 6 GHz. Module préamplificateur Le préamplificateur fixé à l'antenne a une gamme de fréquences de 30 MHz à 6 GHz et un gain typique minimum de 55 dB. La planéité du gain est de ± 2,5 dB et le facteur de bruit est de 3 dB au-dessus de 200 MHz et de 5 dB au-dessous de 200 MHz. La puissance de sortie est de +20 dBm minimum au point 1 dB. Les caractéristiques d'entrée et de sortie du préamplificateur sont un ROS d'entrée et de sortie de 2:1 maximum. La température de fonctionnement varie de -20°C à +75°C (-4°F à +167°F).
