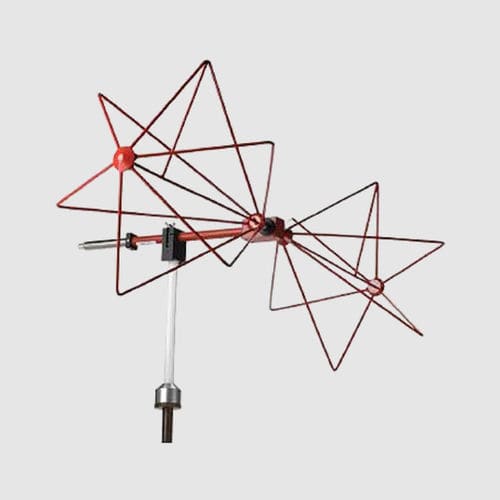

Antenne radio 3110C

biconiqued'extérieurcompacte

Les antennes biconiques modèle 3110C d'ETS-Lindgren combinent plusieurs caractéristiques uniques pour atteindre des niveaux de performance élevés. La conception du balun, de la ligne d'alimentation et de la cage de l'élément donne au modèle 3110C des courbes de réponse presque linéaires, ce qui le rend idéal pour les mesures par balayage. L'insensibilité de l'antenne à l'orientation dans le plan vertical permet d'éliminer tout changement d'orientation inaperçu ou non enregistré à l'origine d'une modification des résultats des tests. Pour obtenir ce type de performance, le balun est conçu en utilisant un transformateur asymétrique vers un transformateur asymétrique. Il en résulte une transformation très régulière du courant. Des ferrites sont également placées le long des lignes d'alimentation, réduisant le courant de mode commun qui peut interférer avec le diagramme d'antenne dans les mesures en polarisation verticale. Le 3110C est également facile à monter, et dispose maintenant d'un montage en stinger avec un collier carré. Ce collier permet un alignement facile de la polarisation lors de l'utilisation d'un mât ETS-Lindgren. Les applications courantes du modèle 3110C comprennent les mesures selon les spécifications MIL-STD, ANSI C63.4, FCC-18 et les tests d'émissions EN 55022. Caractéristiques principales Taille compacte pour une utilisation dans un espace limité La conception unique des éléments améliore les performances Conception améliorée du balun pour une efficacité accrue Montage flexible Excellente symétrie RF Caractéristiques du produit Conception unique de l'élément Certaines antennes biconiques présentent une bosse électrique à 281 MHz, mais la conception de l'élément biconique en croix d'ETS-Lindgren améliore les performances en éliminant ce problème. Le croisillon de l'élément biconique relie l'élément central à l'élément extérieur, ce qui réduit la bosse. Une autre amélioration réside dans les cages d'éléments qui ne peuvent pas être trop serrées lorsqu'elles sont vissées dans le balun.
