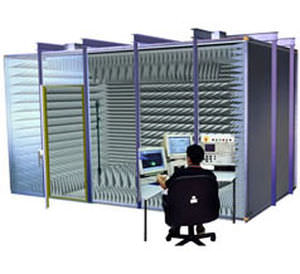

Chambre d'essai anéchoïque AMS-8100

pour les mesures d'antennecompacte

Le système de mesure d'antenne AMS-8100 d'ETS-Lindgren est une chambre de test rectangulaire compacte conçue pour tester et mesurer les dispositifs sans fil. L'AMS-8100 est conçu pour les applications de test et de mesure de petites antennes dans une gamme de fréquences allant de 800 MHz à 6 GHz. Les fréquences de fonctionnement peuvent être étendues à des fréquences plus élevées si nécessaire. Le système est conçu pour les tests passifs d'antennes, y compris les antennes de communication à faible directivité utilisées dans divers dispositifs tels que les interfaces Wi-Fi et les combinés mobiles. les solutions de test 5G FR1 Over-The-Air (OTA) sont maintenant disponibles ! ETS-Lindgren propose un package clé en main qui permettra de supporter les tests 5GNR SISO non-standalone [NSA] et/ou standalone [SA] dans la bande FR1. Caractéristiques principales Mesures Over-The-Air (OTA) efficaces pour les appareils sans fil Mesures d'antennes passives Gamme de fréquences : 800 MHz à 6 GHz (standard) 700 MHz à 10 GHz (en option) Système modulaire blindé haute performance Système de positionnement multiaxe (MAPS) pour les tests de motifs 3D à haute résolution Longueur du trajet 2,74 m Étalonnage facile par l'utilisateur Logiciel d'acquisition et d'analyse des données EMQuest Chambre rectangulaire L'AMS-8100 est une chambre rectangulaire entièrement doublée d'un absorbeur anéchoïque et conçue pour fournir des mesures en champ lointain à une distance de séparation nominale de 2,74 m (9 ft). L'AMS-8100 comprend une antenne cornet ETS-Lindgren 3164-08 à frontière ouverte et à quadruple cannelure, ainsi que le câblage RF associé. L'extension à des fréquences plus élevées est possible par l'ajout d'antennes optionnelles. L'extension de la gamme des basses fréquences est possible en utilisant d'autres systèmes de mesure d'antennes ETS-Lindgren et d'autres configurations.
