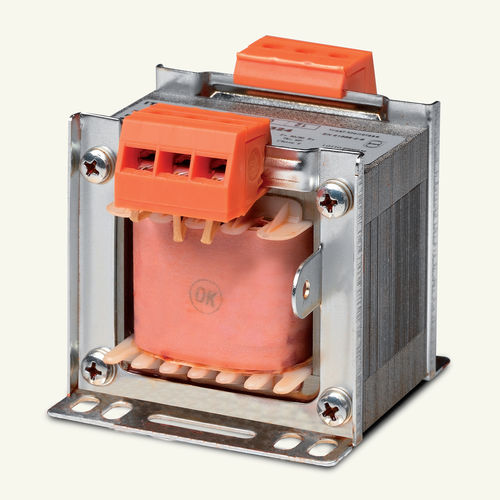

Transformateur pour protection 003801013

d'isolementsecmonophasé

Généralités sur les transformateurs Les transformateurs doivent être protégés contre d'éventuelles surcharges et courts-circuits. Nos transformateurs font partie de la famille des transformateurs non protégés contre les courts-circuits et ils doivent donc être protégés par des fusibles externes. Le courant nominal du fusible suggéré est toujours indiqué sur nos étiquettes. Cependant, la protection peut également être obtenue à l'aide de disjoncteurs miniatures - ETIMAT. Sélection de la protection de l'enroulement d'entrée de le transformateur doit être choisi en tenant compte du fait qu'à la phase de démarrage du transformateur, une valeur élevée de courant d'appel est générée, une valeur qui peut atteindre 25 fois la valeur du courant nominal d'entrée, pendant environ 10 millisecondes. Par conséquent, les fusibles temporisés (T ou aM ) ou MCB - ETIMAT ayant la caractéristique D ou K doit être utilisé pour une protection correcte. La protection du côté secondaire peut être réalisées avec des fusibles de type F ou gG, ou MCB - ETIMAT ayant une caractéristique B ou C. Ci-dessous, un tableau avec toutes les suggestions de fusibles de protection pour les enroulements d'entrée et de sortie (toutes les valeurs sont en Ampères) :
