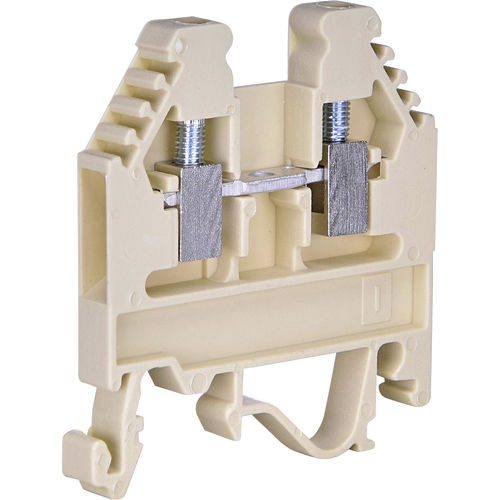

Bloc de jonction sur rail-DIN 003901000

à connexion à visen matière plastiqueIEC

Éléments du terminal Pièce d'isolation Le matériau du corps isolant des bornes de type VS PA est du polyamide PA 6.6 (auto-extinguible - couleur de ébène selon RAL 1014), qui est en résine polyamide et présente une plus grande résistance à la température, il est stabilisé thermiquement et résiste au vieillissement. Le polyamide 6.6 présente une bonne stabilité géométrique et une excellente résistance mécanique. Le est conforme à la norme IEC 695-2-1. Il peut être utilisé dans une plage de température allant de -40º C à +100º C selon les règles IEC 216. Dans la gamme mentionnée, le matériau reste inchangé. Il résiste aux huiles, graisses, sels, plusieurs solutions alcalines jusqu'à un faible pourcentage de concentration d'acide. Il est résistant aux micro-organismes, bactéries, champignons, enzymes et termites. La conception du corps isolant de la borne tient compte de la réglementation sur l'air et le fluage distances de tension nominale selon CEI 947-1. Corps de borne Le corps de borne de 2,5 mm2 les éléments de raccordement sont en laiton, les autres sont en acier. Le corps est équipée d'un trou avec filetage pour obtenir la pression de la vis. Dans la phase finale de la production les corps en laiton sont traités par revêtement avec du Ni et d'autres sont traités par revêtement avec 12 microns de zinc et avec pasivation bleue. Dans de cette façon, on obtient une protection galvanique et anticorrosion. Le corps de borne possède d'excellentes caractéristiques mécaniques et ils ne sont pas soumis à des déformations mécaniques en utilisation normale, qui sont prescrites par la norme CEI 947-1. Les corps de bornes sont équipés d'un nez de corps (sauf corps de borne VS 2.5 PA). Ainsi, il est évité d'insérer le câble sous si le corps du terminal est fermé ou à moitié fermé.
