Logiciel d'animation Sequence-of-Operation

de sauvegarde

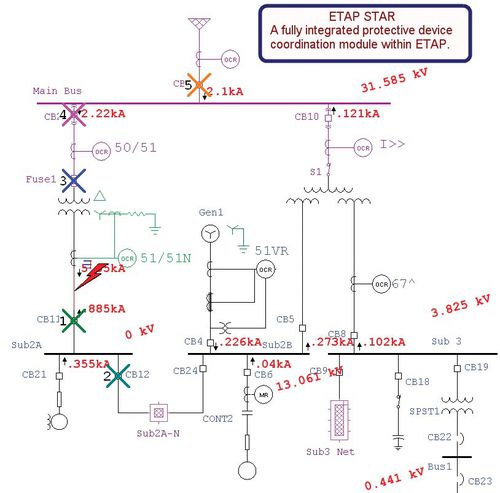

Star Sequence-of-Operation évalue, vérifie et confirme le fonctionnement et la sélectivité des dispositifs de protection pour différents types de défauts pour n'importe quel emplacement, directement à partir du diagramme unifilaire et via des vues normalisées de la courbe caractéristique temps-courant. Sequence-of-Operation fournit une solution à l'échelle du système pour un temps de fonctionnement précis et réaliste et l'état des dispositifs de protection, tels que relais, fusible, disjoncteur, dispositifs de déclenchement, contacteur, etc. Le temps de fonctionnement est calculé pour chaque dispositif de protection en fonction de ses réglages, de sa caractéristique de courant temporel et des verrouillages pour une localisation et un type de défaut spécifiés Séquence de l'opération Principales caractéristiques Emplacement d'insertion de défauts définissable par l'utilisateur Affichage graphique de la séquence de fonctionnement de l'appareil Défaillance de l'appareil et opération de sauvegarde Actions relais détaillées (27, 49, 50, 51, 51, 51V, 59, 67, 79, 87) Séquence de l'observateur d'événements Sommation actuelle Temps normalisé (décalé) Courbes caractéristiques actuelles Défauts de phase et de terre (symétriques et asymétriques) Dispositif de protection clignotant via le schéma unifilaire Graphiquement, placez un défaut n'importe où sur le diagramme unifilaire Calculer et afficher automatiquement les contributions de courant de défaut sur le diagramme unifilaire Evaluer le temps de fonctionnement et l'état des appareils sur la base de la contribution réelle du courant de défaut circulant à travers chaque appareil individuel Animation graphique du fonctionnement des dispositifs de protection Visualisation globale des actions après défaillance et du temps de fonctionnement associé via un visualiseur d'événements sous forme de tableau Examiner le fonctionnement des dispositifs de protection à l'aide du schéma unifilaire
