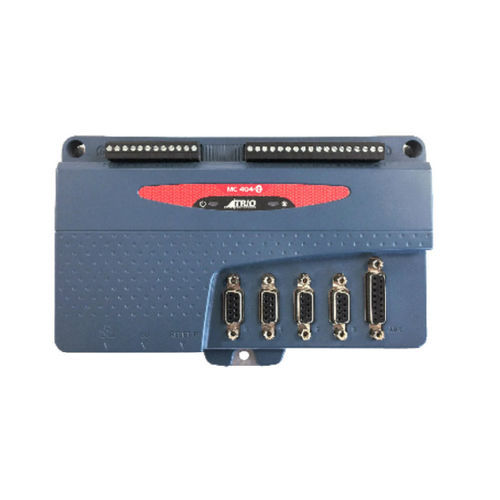

Contrôleur de mouvement 4 axes MC404Z

pas à pasEthernetnumérique

MC404Z supporte 4 pas ou 3 pas + entrée codeur + 16DIN, 8xDO, sorties liées au matériel pour le déclenchement de la caméra, etc. Le MC404-Z est un coordinateur de mouvement économique pour montage sur panneau, destiné aux applications pas à pas à haut volume. Avec une seule version dotée de toutes les fonctions en standard, il n'est pas nécessaire de configurer les axes à l'aide de codes de fonctions avant de l'utiliser. Il est basé sur la technologie haute performance ARM Cortex-M7 double précision de Trio et fournit 4 axes de contrôle de sortie impulsion+direction ou quadrature pour les entraînements pas à pas ou les entraînements servo à entrée d'impulsion. Trio utilise des techniques FPGA avancées pour réduire la taille et intégrer la sortie d'impulsion et les circuits d'asservissement dans un boîtier compact monté sur panneau. Le MC404-Z est logé dans un boîtier plastique robuste avec châssis de mise à la terre intégré et incorpore tous les circuits d'isolation nécessaires pour une connexion directe à l'équipement externe dans un environnement industriel. CARACTÉRISTIQUES FONCTIONNELLES 1、Contrôle avancé d'impulsion et de direction à 4 axes 2、Interpolation linéaire, circulaire, hélicoïdale et sphérique 3、Flexibilité des formes CAM, mouvement lié 4、 Prise en charge des codeurs absolus Biss, EnDAT et SSI 5、Sorties liées au matériel pour le contrôle de la caméra / du laser 6、Ethernet-IP / Modbus TCP / Interface Ethernet intégrée 7、125 - 4000µsec Sélectionnable Servo Update 8、Calculs précis des mouvements en 64 bits sur le processeur ARM Cortex-M7 9、Motion-iX core Technologies pour la programmation, y compris : Programmation IEC 61131-3, Transformations robotiques, Traitement des fichiers texte 10、Fente pour carte mémoire Micro SD 11、NPN Sorties numériques 12、CANopen Expansion E/S 13、RoHS, CE Approved
