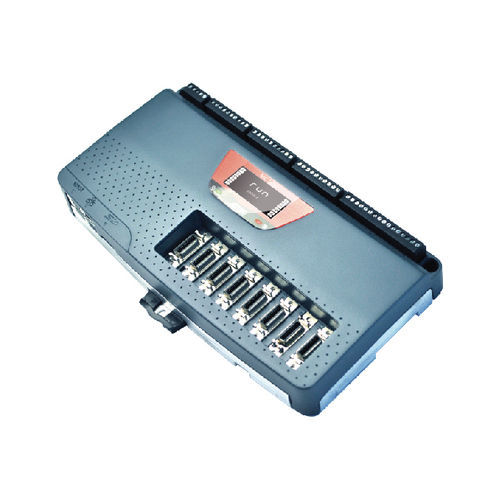

Contrôleur de mouvement 5 axes TRIO MC508

analogiqueCANopenEthernet

Le MC508 est un contrôleur de mouvement à haute spécification, qui adopte le processeur arm cortex a9800mhz, dispose de 8 sorties de tension et de 8 interfaces d'arbre flexibles, et peut être configuré jusqu'à 16 arbres de sortie de direction ou 8 arbres servo en boucle fermée. PRÉSENTATION DU PRODUIT : Le MC508 dispose de deux configurations d'axes différentes. Les deux modes de configuration prennent en charge 32 axes logiciels. Tout axe non affecté au matériel intégré peut être utilisé comme axe virtuel. Chaque axe peut réaliser divers mouvements par programmation, tels que l'interpolation linéaire, en arc, en spirale et en arc spatial, la came électronique, le mouvement maître-esclave et le mouvement d'engrenage électronique. Le mc508 dispose de 128 Mo de mémoire, dont 32 Mo sont utilisés pour les programmes utilisateur et la mémoire de l'espace de table de l'utilisateur. Le connecteur MDR flexible permet une connexion par câble unique entre le contrôleur MC508 et le pilote. L'interface de l'arbre peut être configurée en tant que dispositif de rétroaction ou de sortie de bruit par le biais du logiciel. Lorsqu'il s'agit d'une sortie de puissance, l'interface d'arbre peut être utilisée pour contrôler un entraînement pas à pas ou un servomoteur, ou la sortie d'un encodeur analogique. Lorsqu'elle est configurée comme dispositif de rétroaction, l'interface d'arbre prend en charge l'entrée de codeur incrémental ou l'un des quatre codeurs à valeur absolue couramment utilisés : SSI, Tamakawa, BISS et EnDat. Tout arbre de retour avec une sortie de tension peut être utilisé pour former un servo en boucle fermée. Le port Ethernet intégré peut être connecté à un PC de programmation et de téléchargement de programmes ou à une IHM générale et à un automate. Basé sur le puissant logiciel de développement d'applications motion perfect V4, le programme utilisateur peut être écrit en langage triobasique avec des caractéristiques multi-tâches, ce qui simplifie les mouvements complexes. En même temps, le langage industriel standard iec611-3, qui prend en charge les fonctions d'automatisation, peut être utilisé
