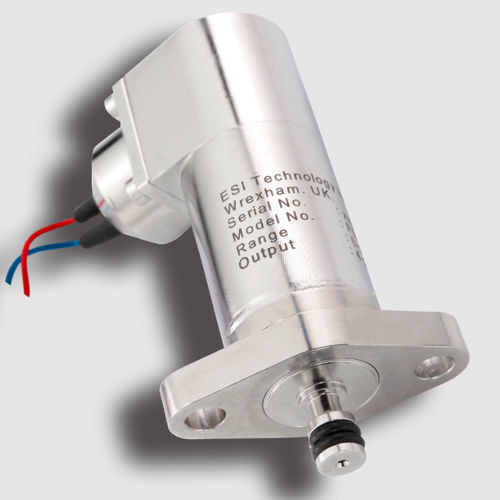

Transmetteur de pression par jauge de contrainte PR3913

siliciumanalogiquepour montage sur vanne

Le transmetteur de pression PR3913 montable sur vanne a été conçu pour répondre aux exigences de l'industrie pétrolière sous-marine et est configuré pour être monté directement sur la bride standard de la vanne de contrôle. La technologie unique du capteur en silicium sur saphir offre des performances exceptionnelles et une excellente stabilité sur une large plage de températures. Le capteur supporte des surpressions élevées et offre une superbe résistance à la corrosion avec une hystérésis quasi nulle. Les propriétés exceptionnelles d'isolation du saphir permettent au capteur de fonctionner sur une très large plage de températures sans perte de performance. Logé dans un corps entièrement soudé avec des pièces en contact avec le fluide conformes à la recommandation NACE pour la résistance à la corrosion des matériaux, ce produit fournira une solution durable pour une mesure précise de la pression à long terme, même lorsqu'il est situé de façon permanente dans des environnements sous-marins de profondeur extrême. Le raccordement à la pression est réalisé à l'aide d'une tige de 8 mm de diamètre avec des rainures d'étanchéité intégrées à double joint torique redondant. Le raccord est fabriqué en Inconel 625 pour une résistance chimique élevée. Fournit un signal de sortie à deux fils de 4 à 20 mA avec une stabilité et une répétabilité élevées pour des plages de pression allant jusqu'à 1 000 bar. Destiné à être immergé en permanence dans de l'huile diélectrique pressurisée et protégé de l'infiltration par un plomb haute pression verre-métal, le produit peut supporter une pression externe jusqu'à 3 000 mètres de profondeur d'eau et fournit un confinement secondaire de la pression jusqu'à 1 650 bars. La connexion électrique est assurée par des câbles Raychem Flexlite en PTFE résistant. Les unités peuvent être fournies avec des certificats de test hyperbare jusqu'à 3 000 mètres de profondeur, des tests ESS et des dossiers complets.
