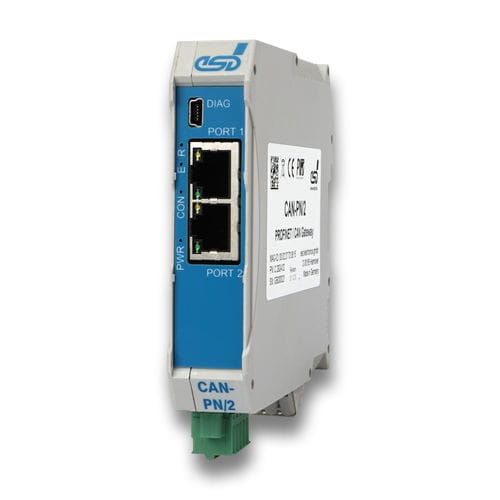

Passerelle de communication CAN-PN/2

industrielleCANProfiNet

Première passerelle PROFINET® IO vers CAN FD pour la communication par bus de terrain Supporte CAN FD avec jusqu'à 64 octets dans le champ de données et un débit de 8 Mbit/s CAN FD est entièrement compatible avec le CAN classique (2.0A/B) jusqu'à 1 Mbit/s Également disponible en tant que variante CAN classique uniquement Développement du CAN-PN éprouvé Communication facile à configurer entre PROFINET® et CAN Supporte jusqu'à 512 trames CAN configurées statiquement comme modules dans PROFINET®. Nombre illimité de trames CAN librement configurables avec Record Data Objects Transmission fiable des données même en cas de charge élevée du bus CAN Communication fiable avec des fonctions avancées pour le diagnostic et le dépannage Analyse conviviale du bus CAN via l'interface USB Surveillance du bus CAN avec notre outil GUI Windows® CANreal gratuit LEDs pour une lecture facile du statut PROFINET® et CAN La passerelle bus de terrain permet une connexion rapide et fiable des contrôleurs PROFINET® IO avec un réseau CAN FD ou CAN. Le module agit comme un périphérique PROFINET® IO avec un transfert de données maximum de 1440 octets de données d'entrée et 1440 octets de données de sortie chacun. Le CAN-PN/2(-FD) relie les appareils CAN FD et CAN Classic aux applications, par exemple sur une SIMATIC-S7 ou d'autres contrôleurs. Jusqu'à 512 trames CAN statiques d'envoi ou de réception peuvent être configurées et traitées en tant que modules. En outre, il est possible d'envoyer et de recevoir un nombre illimité de trames CAN dynamiques par le biais d'objets de données d'enregistrement (Record Data Objects). La transmission des trames CAN peut être configurée de manière cyclique ou déclenchée par de nouvelles données. L'interface CAN compatible avec la norme ISO 11898-2 permet un taux de transfert de données maximal de 1 MBit/s avec le CAN classique ou jusqu'à 8 MBit/s avec le CAN FD.
