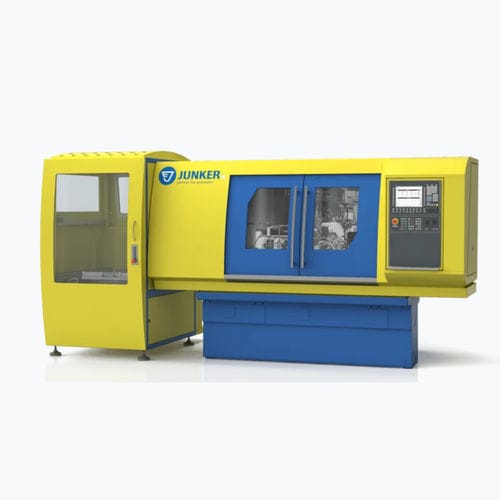

Rectifieuse pour outils de coupe FLUTEMAT

CNCde précisionCBN

Dans le FLUTEMAT, les outils filetés sont montés avec une plaquette carrée à ressort et un centre de contre-pointe. La butée fixe de la contre-pointe garantit que le début de chaque goujure est identique. L'unité de dressage montée directement derrière la broche de rectification contribue à réduire le temps de cycle. Elle effectue le dressage des meules pendant l'opération de meulage ou de chargement. Points forts - Dressage en cours de production - Précision du profil Description du processus de rectification RECTIFICATION DE GOUJURES DIA. 2 - 20 MM Taraud HSS : M12, cannelure droite Temps de cycle : < 75 s Tâche de meulage : Meulage des trois goujures d'écaillage et de décollement Équipement et options LIT DE LA MACHINE Le banc de machine en fonte minérale offre un comportement d'amortissement et une rigidité torsionnelle impressionnants. La stabilité de la température permet de compenser les fluctuations de la température ambiante avec un minimum d'effort, ce qui garantit une grande stabilité dimensionnelle tout au long de la journée. UNITÉ DE DRESSAGE Le dressage des meules est contrôlé par une commande numérique. Il est possible d'utiliser une meule de dressage diamantée entraînée ou un rouleau profilé diamanté dépendant de la pièce à usiner. Le dressage s'effectue manuellement ou à l'aide d'un programme de dressage automatique avec compensation de la meule. ABRASIF Selon l'application, l'abrasif utilisé est le CBN ou le diamant. Les corps de base des meules sont constitués d'acier ou de carbone. En combinaison avec le CBN, il peut être judicieux d'utiliser un corps de base en carbone : Il est léger, a des propriétés d'amortissement des vibrations et reste dimensionnellement stable même à des vitesses élevées. SYSTÈME DE CONTRÔLE Le pupitre de commande Erwin Junker a été spécialement conçu pour commander les rectifieuses.
