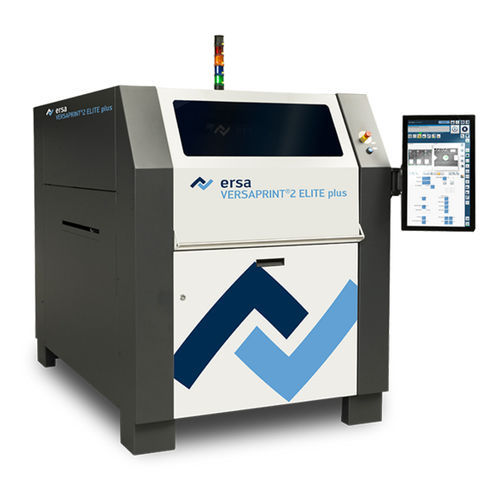

Machine de sérigraphie automatique VERSAPRINT 2 ELITE plus

de pâte à braserCMSen continu

ELITE plus est parfaitement adapté à la production en ligne lorsqu'une inspection à 100 % n'est pas nécessaire - par exemple parce qu'un système SPI existe déjà dans la ligne - et convainc par sa simplicité d'utilisation. Il est équipé d'une caméra de surface avec deux modules de caméra distincts. Grâce à différents types d'éclairage, même les structures difficiles sur le substrat peuvent être reconnues. Taille du substrat (X x Y) : min. 50 x 50 mm, max. 680 x 500 mm (zone d'inspection 550 x 500 mm) Tête d'impression : deux têtes de raclage indépendantes avec contrôle continu de la force de raclage, butée de profondeur de raclage et limitation du pendule - Temps de cycle : 10 s + impression Nettoyeur de pochoirs en option : 680 x 500 mm - Force de la raclette : 0-230 N - Temps d'installation : moins de 10 min Épaisseur du support : 0,5-6 mm - Caméra : caméra : caméra linéaire 3D pour l'alignement et l'inspection du substrat et du pochoir Changement de produit : moins de 2 minutes Espace entre les pièces : jusqu'à 35 mm - Précision de répétition : +/-12,5 µm @ 6 Sigma - Interface utilisateur graphique : écran tactile Taille du pochoir : min. 450 x 450 mm, max. 737 x 737 mm ajustable sans outils - Précision d'impression : +/-25 µm @ 6 sigma Serrage pneumatique éprouvé de la raclette et bac à pochoirs réglable Serrage par le haut éprouvé Nettoyeur de fond de pochoir et caméra de surface Unie dans l'efficacité : La VERSAPRINT 2 ULTRA³ est la première imprimante de pochoirs au monde avec inspection 3D intégrée.
