Station de réparation automatique HR 500
pour BGApour SMD

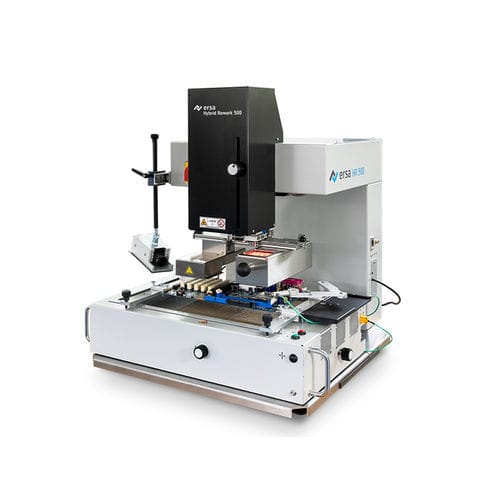

Station de réparation automatique - HR 500 - Ersa GmbH - pour BGA / pour SMD
Station de réparation automatique - HR 500 - Ersa GmbH - pour BGA / pour SMD
Station de réparation automatique - HR 500 - Ersa GmbH - pour BGA / pour SMD - image - 2
Station de réparation automatique - HR 500 - Ersa GmbH - pour BGA / pour SMD - image - 3
Station de réparation automatique - HR 500 - Ersa GmbH - pour BGA / pour SMD - image - 4
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Mode de fonctionnement
automatique
Application produit
pour BGA, pour SMD

Description

Le système de reprise HR 500 offre toute la technologie Ersa Hybrid Rework aux utilisateurs soucieux de leur budget. Le petit frère du HR 550 permet des réparations flexibles d'assemblages standard jusqu'à 380 x 300 mm et 50 x 50 mm de taille de composant. La technologie des systèmes de reprise Ersa garantit durablement la valeur ajoutée de l'électronique : technologie de chauffage doux processus de brasage guidés par capteur élimination des résidus de soudure sans contact placement précis des composants documentation complète du processus guidage clair de l'utilisateur élément chauffant hybride haute performance de 800 W Élément chauffant inférieur à infrarouge de 1 600 W sur toute la surface Caméras à haute résolution pour le placement et la surveillance du processus Fonctionnement ergonomique optimal du système Logiciel d'exploitation moderne et convivial Dimensions (L x P x H) en mm : 655 x 645 x 710 Poids en kg : environ 55 Conception antistatique (y/n) : oui Puissance nominale en W : 2,400 Tension nominale en V AC : 220 V - 240 VAC, 50-60 Hz, 16 A Chauffage supérieur Chauffage hybride : 800 W, 70 x 70 mm Chauffage inférieur Émetteur IR : (2x 800 W), 270 x 270 mm Canaux de mesure : 2x type K Laser de position : Classe II Taille du circuit imprimé en mm : jusqu'à 380 x 300 mm (+x) Taille des composants en mm : de 1 x 1 à 50 x 50 Caméra de positionnement, supérieure : caméra couleur GigE 5 MP, champ de vision 50 x 50 mm Distance de travail utilisable (typ.) : 60 mm jusqu'à l'élément chauffant supérieur, 35 mm jusqu'à l'élément chauffant inférieur Symbole d'essai : CE Logiciel d'exploitation : HRSoft 2 - compatible avec Windows 8 et Windows 10 Option : Caméra pour le processus de refusion : caméra couleur GigE CMOS de 2,3 MP, longueur focale de 25 mm, éclairage 2x LED, réglable

---
