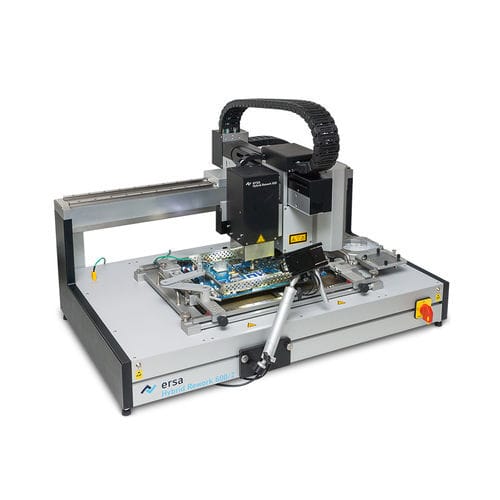

Le système de reprise hybride HR 600/2 pose des jalons dans le traitement automatisé des assemblages. Flexible, efficace, automatisé, sûr !
Tête de chauffe hybride 800 W très efficace
Sous-chauffage IR homogène et de grande surface avec trois zones de chauffage de 800 W chacune
Alignement automatique et précis des pièces par traitement d'images
Système d'axes motorisés très précis pour le positionnement des pièces (+/- 0,025 mm)
Garantit des résultats de réparation reproductibles indépendamment de l'utilisateur
Contrôle du processus et documentation via le logiciel d'exploitation HRSoft
La technologie d'Ersa Rework-Systeme garantit durablement la valeur ajoutée de l'électronique :
technologie de chauffage doux
processus de brasage guidés par capteur
élimination des résidus de soudure sans contact
placement précis des composants
documentation complète du processus
guidage clair de l'utilisateur
Dimensions (LxPxH) en mm : 850 x 660 x 620
Poids en kg : 57
Conception antistatique (y/n) : oui
Puissance nominale en W : 3,200
Tension nominale en V AC : 230
Raccordement à l'air comprimé : 6-10 bar (sans huile), raccord rapide 1/4 de pouce
Volume d'air de refroidissement : environ 65 l/min (à 6 bar)
Chauffage supérieur : Émetteur hybride (2 x 400 W), 60 x 60 mm
Chauffage inférieur : Émetteur IR (3 x 800 W), 380 x 250 mm
Taille du circuit imprimé en mm : jusqu'à 390 x 300 mm (+x) jusqu'à 535 x 300 mm (+x) (0HR600/2L)
Taille des composants en mm : de 1 x 1 à 50 x 50
Symbole d'essai : CE
Fonctionnement : Windows-PC
---
