Relais de protection de surtension T-PRO series

de sous-tensionde surchargede surintensité

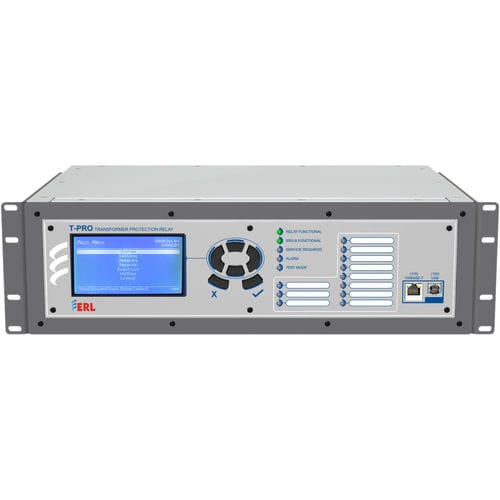

Le relais T-PRO intégré au bus de station IEC 61850 offre une protection complète contre les défauts et les surcharges des transformateurs triphasés à enroulement multiple, une oscillographie des défauts de qualité DFR, un enregistrement des séquences d'événements, un enregistrement des tendances, dans une solution de relais de protection entièrement intégrée, avec des communications avancées dans un ensemble flexible et rentable. Le T-PRO se décline en deux modèles de construction différente pour répondre aux exigences spécifiques du marché. Le modèle 4000 est un modèle de rack 19 pouces 3U ou 4U, tandis que le modèle 4500 se présente sous la forme d'un boîtier E12 et dispose d'entrées de TC de 1A et 5A. Le modèle 4500 dispose également de communications redondantes PRP en option. Le logiciel utilisateur est commun aux deux modèles. Applications - Protection à grande vitesse et contrôle complet des transformateurs à enroulements multiples avec des enroulements HT et BT connectés à tous les types de bus, tels que les bus en anneau ou les disjoncteurs et demi-disjoncteurs - Protection primaire et de secours des transformateurs de puissance et des réacteurs de petite, moyenne et grande taille (y compris différentiel, différentiel de terre, surintensité de phase, de neutre et de terre, sous-tension de phase, surtension de neutre, sous-fréquence et surfréquence, et surexcitation) Caractéristiques et avantages - Fonction de surveillance des défauts traversants permettant de mesurer la durée, le courant de crête et le courant efficace, ainsi que les valeurs I2t accumulées pour chaque phase pendant un défaut traversant - Compensation interne de l'amplitude et du déphasage, éliminant les besoins de connexions de TC externes et de TC auxiliaires - Algorithme de limitation des 2e et 5e harmoniques qui améliore la sécurité en cas de mise sous tension, d'appel de courant et de sur-flux. - Enregistrement des défauts et journal des événements de haute qualité
