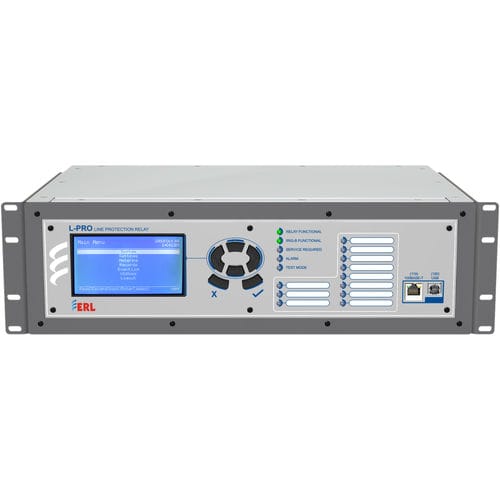

Relais de protection de tension L-PRO 4000

pour générateurpour ligne électrique aérienneEthernet

Le L-PRO est un système numérique de protection de ligne à distance basé sur un microprocesseur qui fournit une protection de ligne complète basée sur la distance pour les lignes de transmission de moyenne à très haute tension. Le L-PRO assure une protection directionnelle et de distance à grande vitesse ainsi qu'un contrôle complet dans les applications à disjoncteurs multiples que l'on trouve généralement dans les sous-stations en anneau ou à disjoncteurs et demi. Le L-PRO se décline en deux modèles de construction différente pour répondre aux exigences spécifiques du marché. Le modèle 4000 est un modèle de rack 19 pouces 3U ou 4U, tandis que le modèle 4500 se présente sous la forme d'un boîtier E12 et dispose d'entrées de TC de 1A et 5A. Le modèle 4500 dispose également de communications redondantes PRP en option. Le logiciel utilisateur est commun aux deux modèles. Applications - Protection primaire et de secours sur les lignes de transmission et de sous-transmission (à l'aide de schémas de protection pilotes) - Applications à disjoncteur unique et à disjoncteurs multiples (c'est-à-dire bus en anneau et disjoncteur et demi, y compris défaillance de disjoncteur et surveillance de disjoncteur individuel nécessitant un réenclenchement automatique unipolaire/tripolaire) - Idéal pour les applications de lignes multicircuits (pour surveiller le couplage mutuel via des entrées VT et CT supplémentaires) - Protection de secours pour les générateurs, les transformateurs et les réacteurs Caractéristiques et avantages - Fonctions de distance de phase et de terre à grande vitesse sur 5 zones - Protection et contrôle des disjoncteurs entièrement intégrés pour 2 disjoncteurs - Flexibilité maximale grâce aux fonctions de déclenchement et de réenclenchement "unipolaire", "tripolaire" et "unipolaire et tripolaire" - Réenclencheur à 4 coups avec contrôle de la ligne morte/du bus mort et vérification de la synchronisation - Enregistrement des défauts et journal des événements de haute qualité
