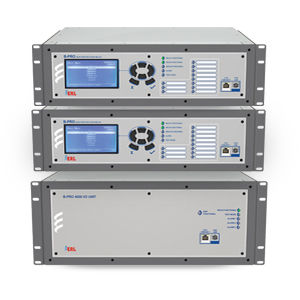

Relais de protection de courant B-PRO

EthernetIECprogrammable

Les relais B-PRO offrent une protection différentielle à faible impédance pour toute configuration de barre omnibus avec une sécurité de saturation des TC, une défaillance intégrée des disjoncteurs, une protection contre les surintensités et un contrôle SCADA dans une solution entièrement intégrée. Le B-PRO permet également le contrôle, l'automatisation, le comptage, la surveillance, l'oscillographie des défauts de haute qualité et l'enregistrement des séquences d'événements. Applications du relais de protection de bus B-PRO 4000 - Applications de bus simples avec jusqu'à 6 départs et 2 zones différentielles avec défaillance de disjoncteur, ou 4 départs et 1 transformateur, y compris la protection différentielle complète séparée du transformateur (87T) - 1 ou 2 zones différentielles séparées - bus et transformateur ou bus 1 et bus 2 pour des bus multiples Application dans un schéma de protection multibarres - Applications pour les configurations de barres jusqu'à 24 départs Protection pour 3 zones différentielles et une zone de contrôle. - L'architecture évolutive permet d'utiliser les combinaisons matérielles les plus rentables, en fonction du nombre réel de zones et du nombre d'entrées de courant dans le système de bus - Sélection dynamique des zones (y compris les zones fixes) et déclenchement sélectif du bus en fonction de l'état de l'isolateur Caractéristiques et avantages communs - Spécificités fonctionnelles - Les algorithmes Delta Phase et Rate of Change of Differential (ROCOD) offrent une sécurité accrue en cas de défauts externes avec saturation importante des TC - Les fonctions de protection incluent les dispositifs IEEE 87B, 27, 59, 60, 81, 50LS, 50BF, 50/51/67, 50N/51N/67, 46/50/51/67 - Protection de secours contre les surintensités et les défaillances des disjoncteurs pour chaque courant d'entrée - Capacités d'enregistrement des défauts de haute qualité et journal des événements
