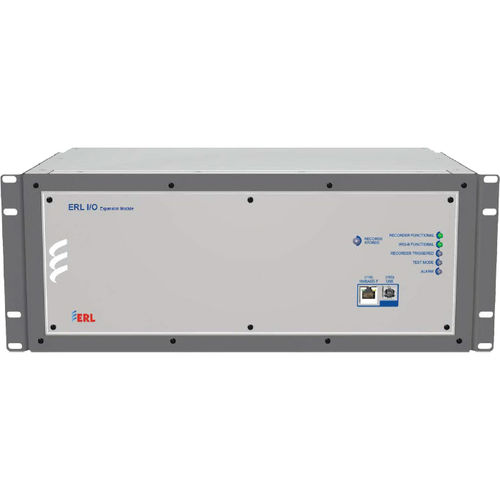

Module d'extension d'E/S I/O Expansion

SCADA

L'expansion IED d'entrée-sortie d'ERL est une expansion numérique autonome IED d'entrée-sortie qui soutient 128 entrées numériques physiques (DIS), 15 contacts de sortie, 128 canaux virtuels d'abonnement pour les canaux virtuels de déclenchement et 15 de disque d'abonnement pour des contrôles de contact de sortie. L'expansion IED d'entrée-sortie d'ERL utilise l'autobus de station d'OIE du CEI 61850 (événement orienté objectivement générique de sous-station) (8-1) a permis au protocole d'éditer et souscrire les messages binaires d'entrée-sortie avec des dispositifs d'ERL et tout autre IEDs soutenant des abonnements d'OIE du CEI 61850. Le système d'expansion d'entrée-sortie d'ERL consiste principalement en matériel d'unité et logiciel d'interface utilisateurs de panneau de commande de TESLA. Application L'expansion IED d'entrée-sortie d'ERL peut être employée pour fournir l'accès à jusqu'à 128 statuts d'entrée numérique aux relais et aux enregistreurs d'ERL, et n'importe quel IED capable de l'abonnement d'OIE du CEI 61850. En communiquant ces statuts d'entrée numérique à IED multiples dans le réseau, et à SCADA, elle augmente l'accès à une telle information tout en fournissant une solution plus rentable à ajouter IED supplémentaires. Elle réduit également les problèmes liés à avoir ces IED multiples communiquent les uns avec les autres. En cas d'une perte dans la source de temps de GPS, l'expansion IED d'entrée-sortie produit et fournit du signal non modulé de 1pps IRIG-B à travers jusqu'à 5 IED reliés, assurant de ce fait la synchronisation à travers ces IED Application avec TESLA 4000 L'enregistreur de système d'alimentation de TESLA 4000 prévoit jusqu'à 256 entrées virtuelles de recevoir et enregistrer la période et le statut d'événements contenus dans des messages d'OIE du CEI 61850. Reliez l'entrée-sortie IED de deux ERL à un TESLA 4000 pour obtenir 256 entrées supplémentaires de statut. tocol
